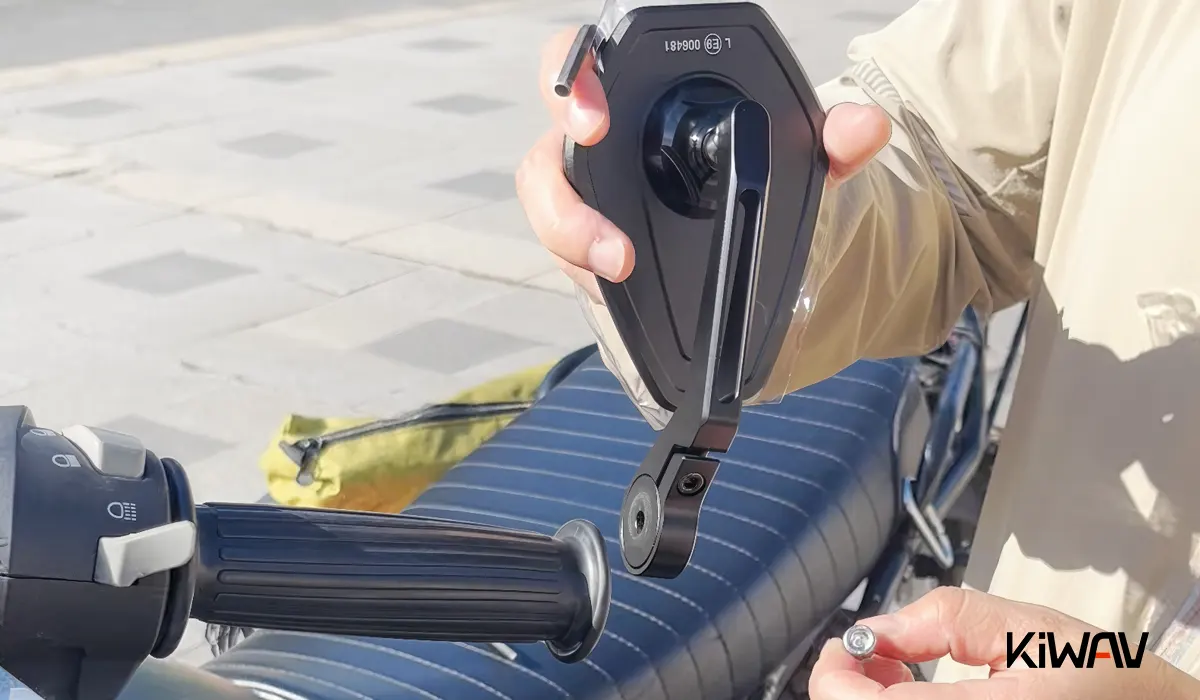

バーエンドミラー取付ガイド ― 選び方と適合確認

近年、バーエンドミラーはオートバイのカスタムにおいて最も人気のあるアップグレードの一つとなりました。そのスタイリッシュな外観と視認性の向上を求めて選ぶライダーが多い一方で、不適切な取り付けは安全上のリスクや過度な振動、さらにはハンドルバーの損傷を招く恐れがあります。

このガイドでは、バーエンドミラーとは何か、視認性を確認するポイント、各種マウントシステムの仕組み、そして安全な取り付け方法について解説します。上向き・下向きの比較、タンクや操作部への干渉確認、取り付け条件に応じた商品選びも紹介します。

このページは、ハンドルの末端に取り付けるバーエンドミラーのガイドです。 ブレーキやクラッチのレバーホルダーなどに取り付けるハンドルミラーについては、ハンドルミラー取り付けガイドと、購入前のハンドルミラー適合チェックをご覧ください。

クイック回答：バーエンドミラーの取り付け方は？

一般的な取り付けは、以下の3つのステップで行います：

1. 純正のバーエンドウェイトまたはプラグを取り外す
2. クランプ、ネジ、または拡張アダプターを使用してミラーを装着する
3. 角度を調整し、規定のトルクで締め付ける

必ず以下の点を確認してください：

• スロットルがスムーズに回ること（戻りが悪くないか）
• ハンドルをフルロック（左右に切りきった状態）した際、タンクに接触しないこと
• 取り付け金具がハンドルバーの径（22.2mmや25.4mmなど）と一致していること

バーエンドミラーは下向きでも見える？視界・タンク干渉・取付前の確認ポイント

下向きでも後方を確認できる場合はありますが、上向きより見やすくなるとは限りません。 ミラーの形状、ハンドルの幅と高さ、ライダーの体格や乗車姿勢で見え方が変わります。下向き対応の商品でも、実車での視界とクリアランス確認が必要です。

まず停車した車両を安全に支え、普段の装備・乗車姿勢で左右のミラーを調整してください。腕・グローブ・膝で後方が隠れないか、体を大きく動かさずに後方を確認できるかを比べます。

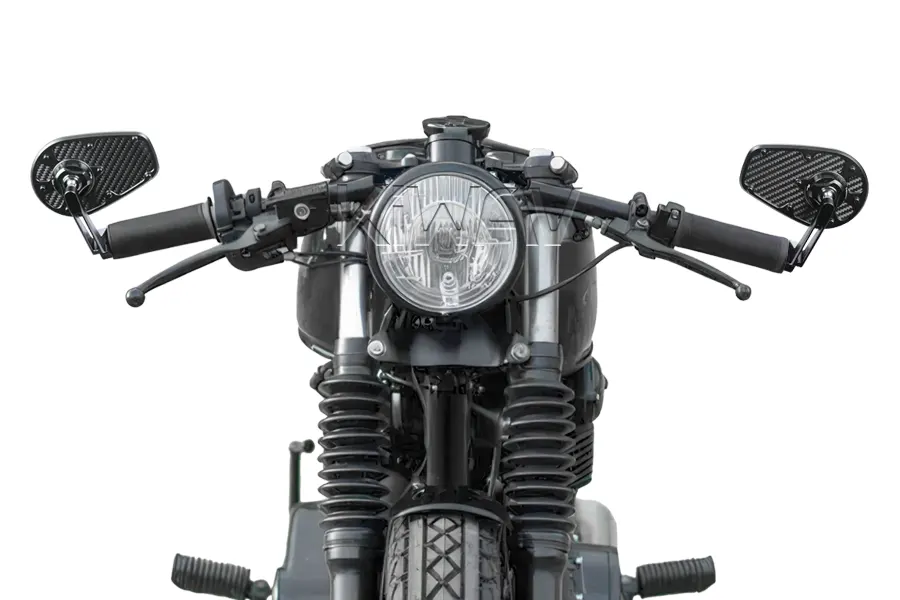

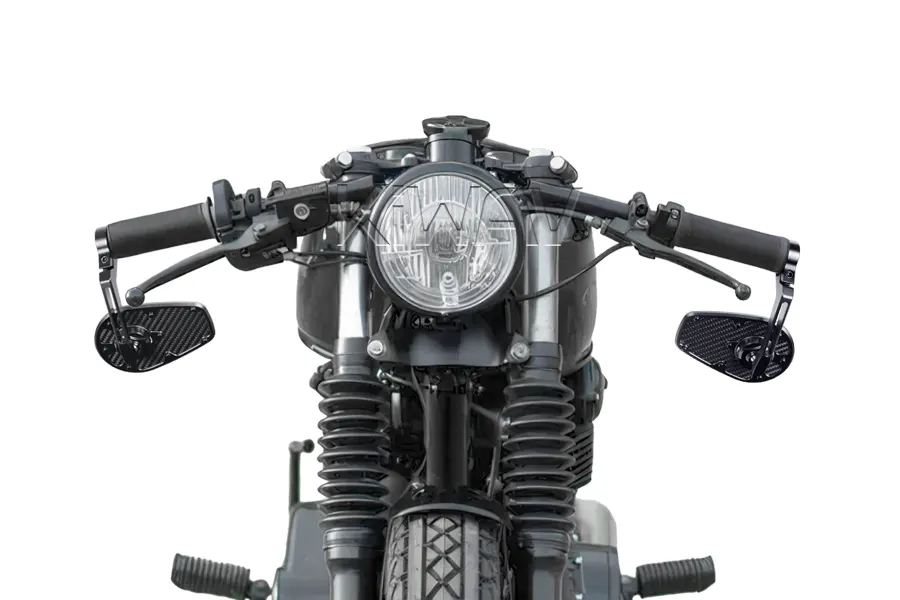

上向き・下向きの違い

上向き・下向きの取り付け例を見る。掲載画像は取り付け方向の参考です。ライダーの目の位置から撮影した視界比較や、特定車種の適合保証を示すものではありません。

下向きに取り付ける前の5つの確認

1. 商品と金具： 商品が下向き取り付けに対応しているか確認します。中空ハンドル用は内径と挿入スペース、ネジ式は径・ピッチ・使用可能な深さ、クランプ式は固定部の外径と幅を確認してください。
2. 左右の視界： 車両を安全に支えた停車状態で普段の姿勢を取り、両手をグリップに置いて後方を確認します。片側だけ良く見えても、もう片側が隠れる位置は避けてください。
3. タンクと車体： ハンドルを左右へゆっくり動かし、切る途中からフルロックまで、鏡体・アーム・金具のどこもタンクやカウルなどに触れないか確認します。接触しそうなら、その手前で止めて位置を見直します。
4. 手・膝・操作部： グローブを着け、レバーを握ったときに指や手が挟まらないか、膝がミラーに当たらないか確認します。エンジンを停止した状態で、ハンドル位置を変えてもスロットルが引っかからず戻ることを確認してください。
5. 最終固定： 商品・車両の取付指示に従って締め付けた後、視界と操作、左右フルロック時のクリアランスを再確認します。必要なスペーサーは適合を確認して選び、ボルトを緩めたままで隙間を作らないでください。

下向きが適さないのはどんな場合？

• 調整しても、腕・手・膝で後方視界が遮られる。
• 後方を見るたびに、上体を大きく動かしたり頭を深く下げたりする必要がある。
• タンクなどへの接触を避けるために、ハンドルを最後まで切れなくなる。
• レバー操作やスロットルの動き・戻りを妨げる。
• 指定外の金具や不十分なボルトのかかりでしか固定できない。

このような場合は上向きに戻すか、別のアーム形状・取り付け方式を検討してください。ミラーを付けるために必要な操作範囲を犠牲にしないことが大切です。

下向き対応を商品ページで確認できるKiWAVミラー

下表は商品説明に上下取り付け対応の記載がある選択肢です。特定の車種で視界・タンクとの隙間まで実測確認済みという意味ではありません。購入前に、リンク先の適用範囲と寸法を確認してください。

選び方： 7/8インチ中空ハンドルでBobの内径条件を満たす場合は、上記Bobの仕様を確認できます。M8ネジ式で調整のしやすさを重視する場合はLeap、別の取り付け仕様やデザインを検討する場合はOrbiiの選択肢を確認してください。いずれも、注文前に実車の視界と操作スペースを検討する必要があります。

鏡面サイズ・認証と視界は別の確認項目です。 コンパクトな鏡面でも、調整範囲を活用して後方を見やすい位置に設定できる場合があります。ただし、よく見えることだけで公道使用や車検への適合が決まるわけではありません。商品ページの用途表示と、使用する地域・車両に適用される基準を確認してください。

取り付け方式が不明な場合は、バーエンドミラーの適合チェックガイドも参照してください。問い合わせ時は、車種・年式、純正／社外ハンドル、バーエンドを外した左右の写真、測定した寸法、希望する取り付け方向を添えると確認しやすくなります。

バーエンドミラーとは？

バーエンドミラーは、従来のミラーホルダーやレバーホルダーではなく、ハンドルバーの両端（バーエンド）に装着するミラーです。この位置変更により、ミラーの機械的な挙動と、後方の視界範囲が大きく変化します。

バーエンドミラーのメリット

• 広い後方視界： 取り付け位置によっては肩や肘の映り込みを減らせます。実際の視界は鏡面、取り付け位置、乗車姿勢で異なります。
• クリーンな外観： ミラーが低く配置されることで、コクピット周りがすっきりとし、よりアグレッシブなシルエットを演出できます。
• 柔軟な調整： 多くのモデルで上下左右の4方向（上向き、下向き、内側、外側）にセットでき、スタイルに合わせて調整可能です。

デメリットと注意点

• 取り付け精度： 不適切な固定は、走行中のミラーのズレやスロットルの固着を招きます。
• ハンドル適合性： 使用しているハンドルの内径または外径に合わせたモデルを選ぶ必要があります。
• 車幅の増加： 構造上、車幅が広くなるため、「すり抜け」がしにくくなったり、保管場所を圧迫したりすることがあります（折りたたみ式で解消可能）。
• タンクへの干渉： 下向きに装着する場合、車種によってはハンドルを切った際にタンクに当たる可能性があります。
• 操作スペース： グローブをはめた手でレバー操作を妨げないよう、十分な隙間が必要です。

マウントシステムの分類

すべてのオートバイが「ボルトオン」で装着できるわけではありません。グリップヒーター、電子制御スロットル（ライド・バイ・ワイヤ）、ハンドガードを装備した車両は、専用のアダプターや加工が必要になる場合があります。購入前に、選んだ商品の金具と実車の構造を照合してください。

長期的な安定性と安全性の鍵は、自身のバイクに最適なマウントシステムを理解することにあります。

A. クランプ式マウント

リダクションリング（カラー）やスリーブを使用し、ハンドルエンドの外側に固定する方式です。

特徴：

• ハンドルの内部部品を外す必要がありません。
• 中身が詰まったハンドルや、内部へのアクセスが制限されている車種に最適です。
• 滑り防止のため、カラーの正確なフィッティングが求められます。

B. ネジ込み式マウント

純正ハンドル内部に既にあるネジ穴に直接ボルトで固定する方式です。

特徴：

• 純正でネジ穴があるハンドルや専用アダプターが必要です。
• 純正ウェイトを取り外す必要があります。
• 車種専用のアダプターが必要な場合があります。
• 無理に外すと内部のネジ山を損傷する恐れがあります。

C. 拡張プラグ（アンカー）式マウント

中空ハンドルバーにおいて、最も汎用性が高く一般的な取り付け方法です。

特徴：

• 中空ハンドル（一般的な22.2mmや1インチ径）にのみ対応。
• 適合範囲が広く、汎用性が高い。
• 正しく装着すれば回転に対する強い耐性を持ちます。

適合性チェックリスト

購入前に以下の5項目を必ず確認しましょう：

1. ハンドル内径
拡張マウントの対応内径は商品・金具ごとに異なります。取り付け部分の実測内径と商品ページの対応範囲を照合してください。外径だけでは判断できません。

2. 純正バーエンドウェイト
純正でネジが切ってある場合、専用のミラーアダプターが必要になることがあります。

3. ライド・バイ・ワイヤのスロットルチューブ
最新の電スロ車はチューブがハンドルの端まで伸びており、装着スペースが非常に狭い場合があります。

4. グリップヒーター
配線がハンドル内部を通っている場合、拡張プラグが干渉して装着できないことがあります。

5. ハンドガード
アドベンチャー車などは、ハンドガード共締め用ミラーやオフセットマウントが必要です。

バーエンドミラーの取り付け方法

取り付け前準備：

• サイズ測定： 外径と内径を確認し、適切な金具を選びます。
• 配置の決定： 上向きか下向きかを選びます。 下向きではタンクや膝との干渉に注意が必要です。視界と干渉の確認ポイントを先に確認してください。





A. クランプ式ミラーの取り付け

必要な工具： 六角レンチ、ゴムハンマー、厚手の布（ウエス）。

取付手順：

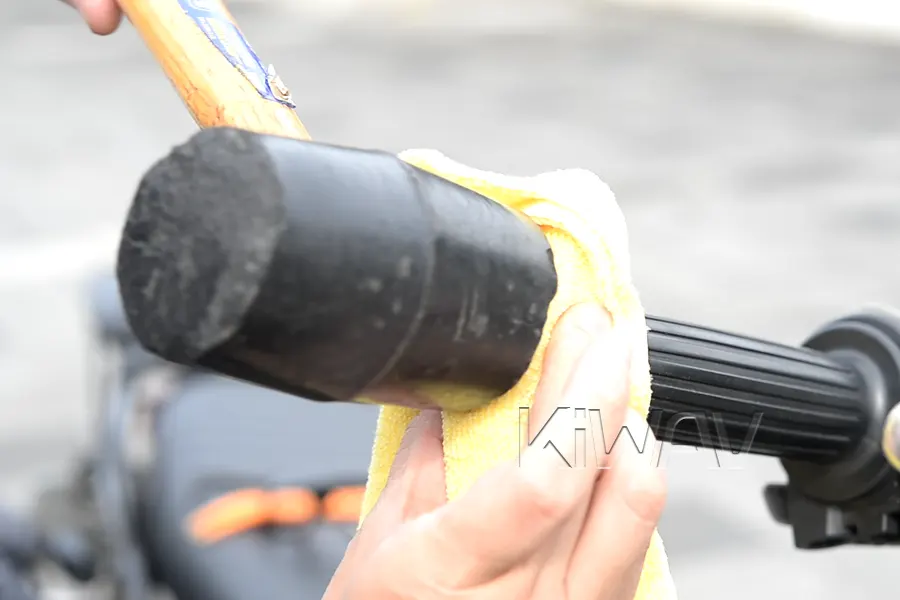

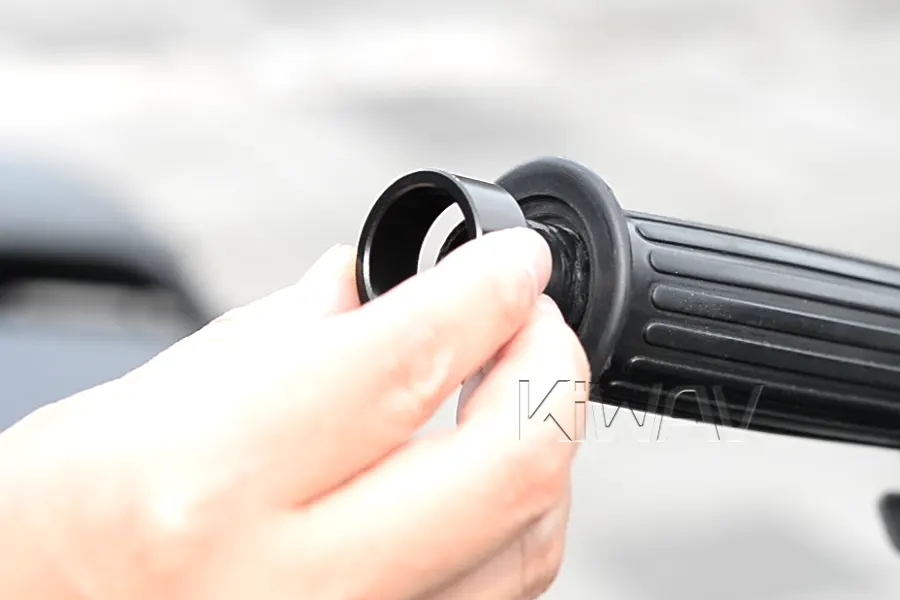

1. カラーの装着： 適切なサイズを選びます。パーツの仕上げを保護するため厚手の布を当て、ゴムハンマーで軽く叩きながらハンドル端に差し込みます。





2. 位置決め： ミラーステムのロックボルトを緩め、希望する向きでハンドルにセットします。

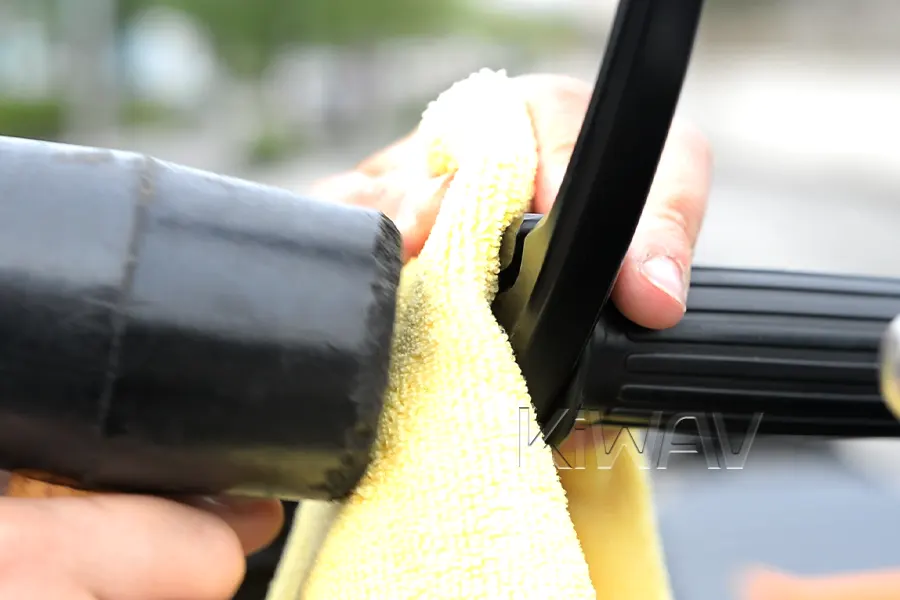

3. 調整： ミラーが中央に位置するように合わせ、カラーの上に優しく叩き入れます。

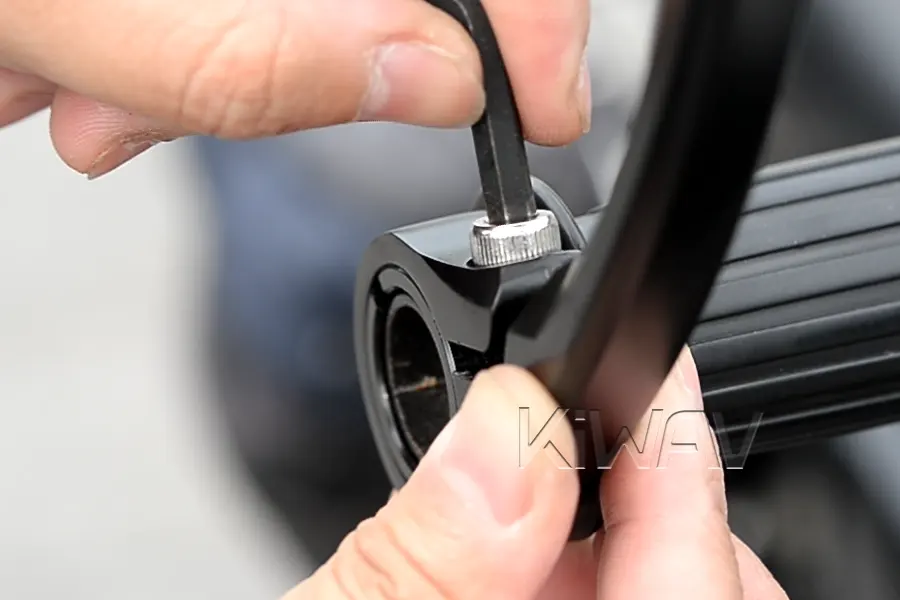

4. 固定： ミラー本体とアームの位置を最終調整し、ボルトをしっかりと締め付けます。



動画で確認したい方はこちら。リダクションリングの使い方が不安ですか？ → ステップバイステップ動画をチェック： 【説明動画】クランプ式バーエンドミラーの取り付け方法

B. ネジ込み式ミラーの取り付け

必要な工具： 六角レンチ。

取付手順：

1. ネジピッチの確認： ミラーのボルトがハンドル側のネジ山と一致しているか確認します。

   ネジサイズに不安がありますか？ → 動画で解説： ボルトの寸法を測る二つの方法

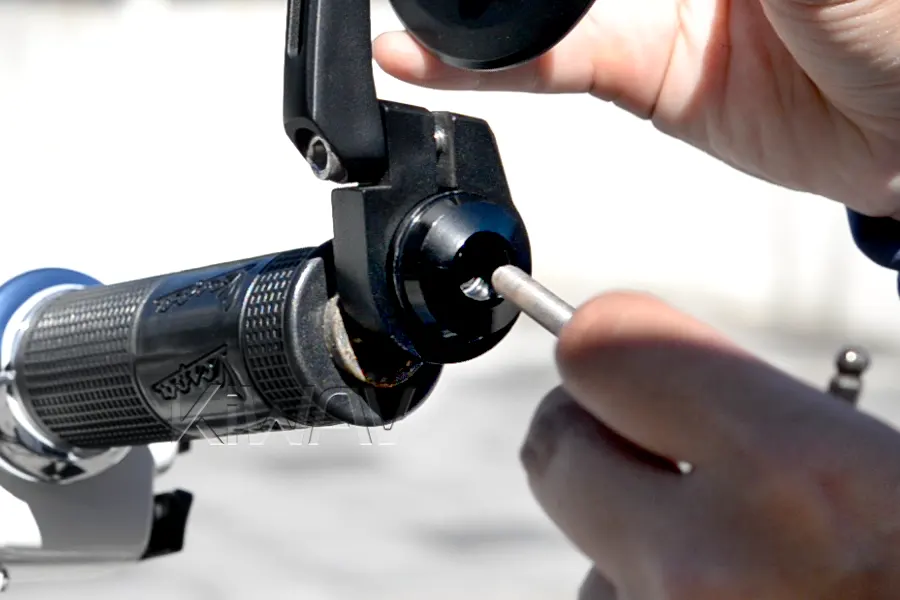

2. 装着： ミラーを希望の方向でネジ穴に差し込みます。

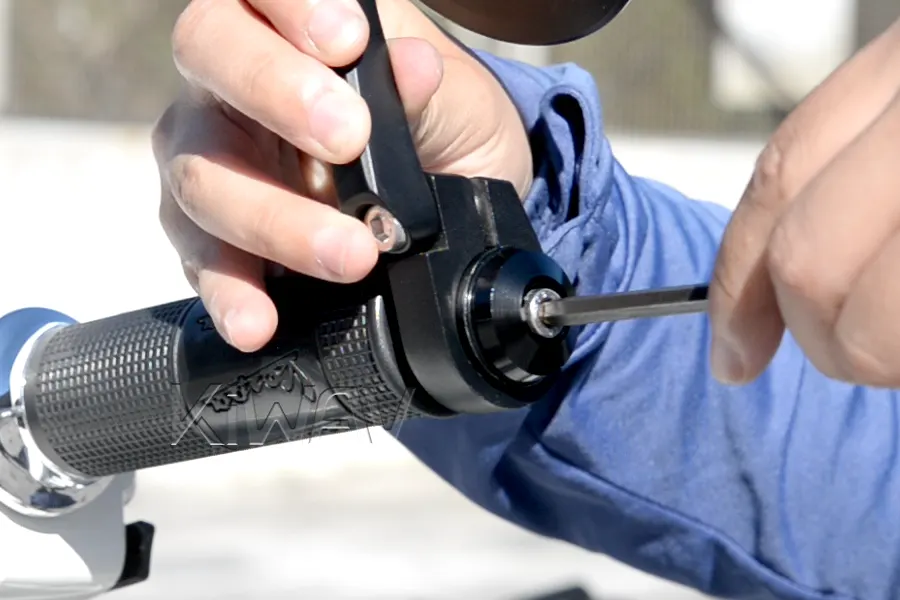

3. 締め付け： 推奨トルクでボルトを締め込みます。

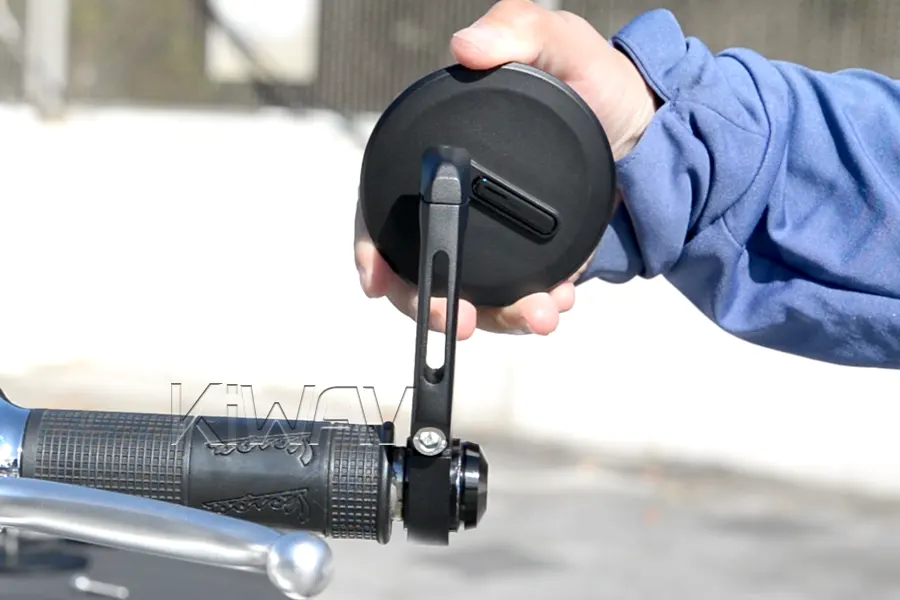

4. 最終調整： アームの角度を調整し、固定ボルトを確実に締めます。



C. 拡張プラグ式の取り付け

必要な工具： 六角レンチ。

取付手順：

1. 選定： ハンドルの内径に合う拡張パーツのセットを選びます。

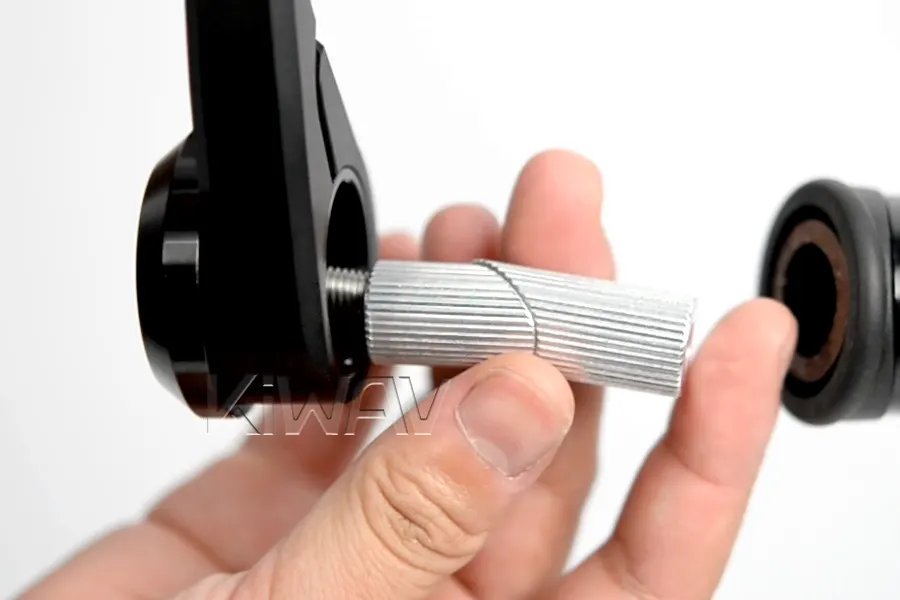

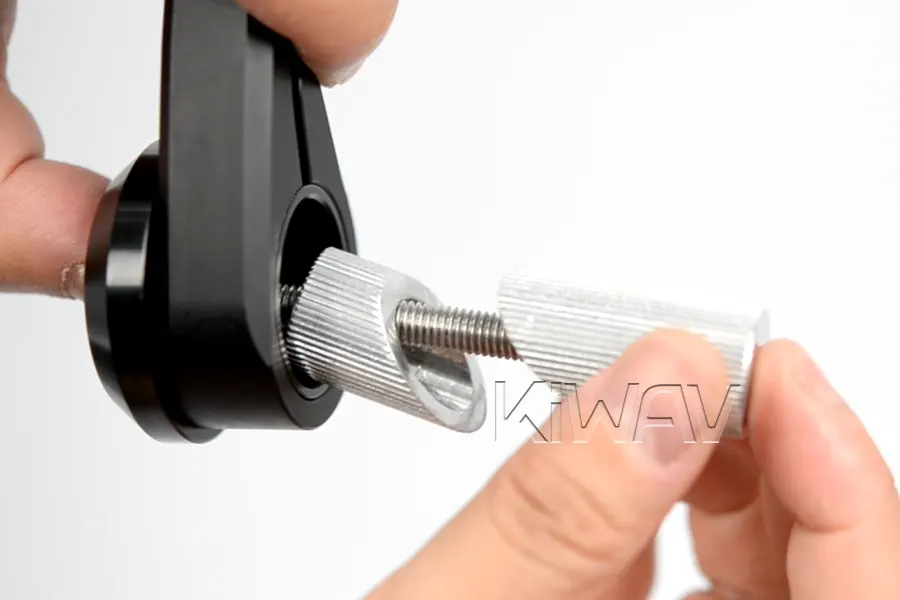

2. 仮組み： ボルトにスリーブ類を通します。パーツがバラけない程度に手で軽く締めておき、ハンドル内にスムーズに入る状態にします。





3. 挿入： 拡張パーツ一式を中空ハンドル内にスライドさせます。
4. 隙間の設定： スロットル操作を妨げないよう、商品・車両の指定に従ってグリップとマウントの隙間を確保します。必要な寸法は構造により異なるため、一律の数値では判断せず、最終固定後にスロットルが自由に動いて戻ることを確認してください。

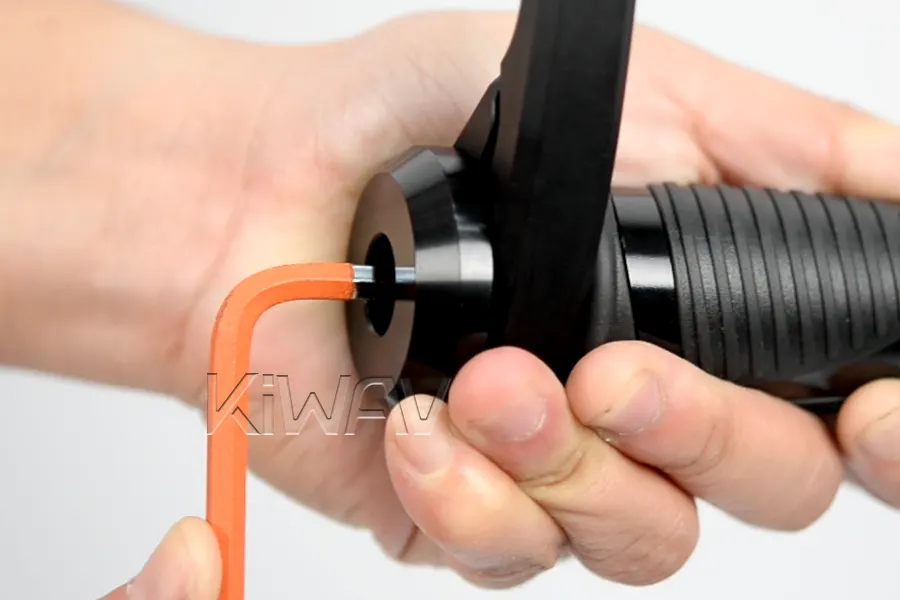

5. 本締め： ボルトを締めると内部でパーツが開き、ハンドルの内壁に「食いつく」ことで固定されます。



動画で確認したい方はこちら。拡張スリーブの仕組みが分かりにくいですか？ → ステップバイステップ動画をチェック： 【説明動画】拡張プラグ式バーエンドミラーの取り付け方法

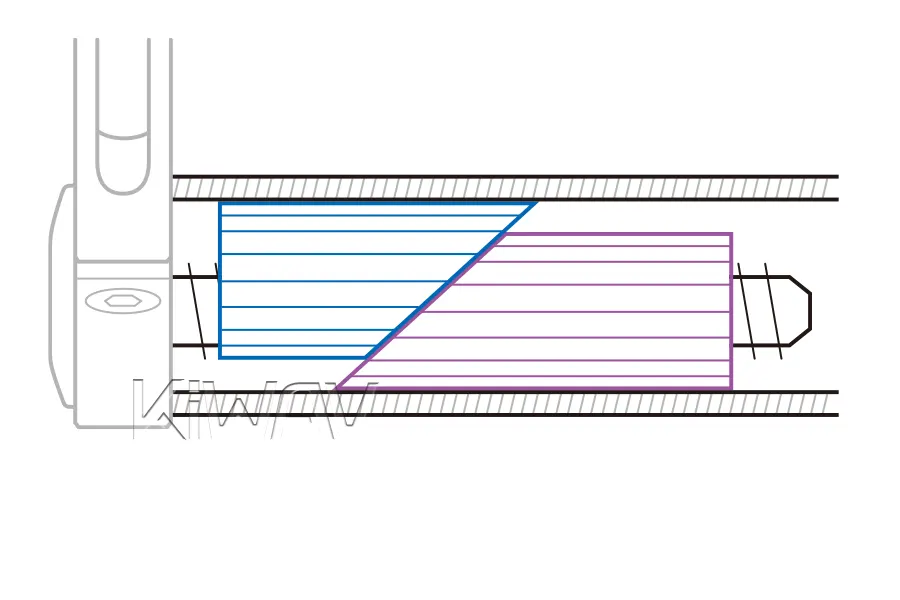

仕組みの解説：

ボルトを締めると、テーパーコーンが拡張スリーブ内に引き込まれます。

これによりスリーブが外側に押し広げられ、ハンドルの内壁に強い摩擦が生じてミラーが固定されます。

ハンドルの切れ角とクリアランス確認

取り付け後、必ずハンドルを左右に最大まで切ってみてください。

以下の干渉がないかチェックします：

• 燃料タンクへの接触
• カウル（フェアリング）への接触
• スクリーンへの接触
• ハンドガードへの接触

特に下向きでは、鏡体やアームがタンクに近づく場合があります。接触しそうならその手前で止め、取り付け位置を見直してください。下向き取り付けの確認項目へ戻る。

完璧なセットアップのためのプロのコツ

角度調整のポイント

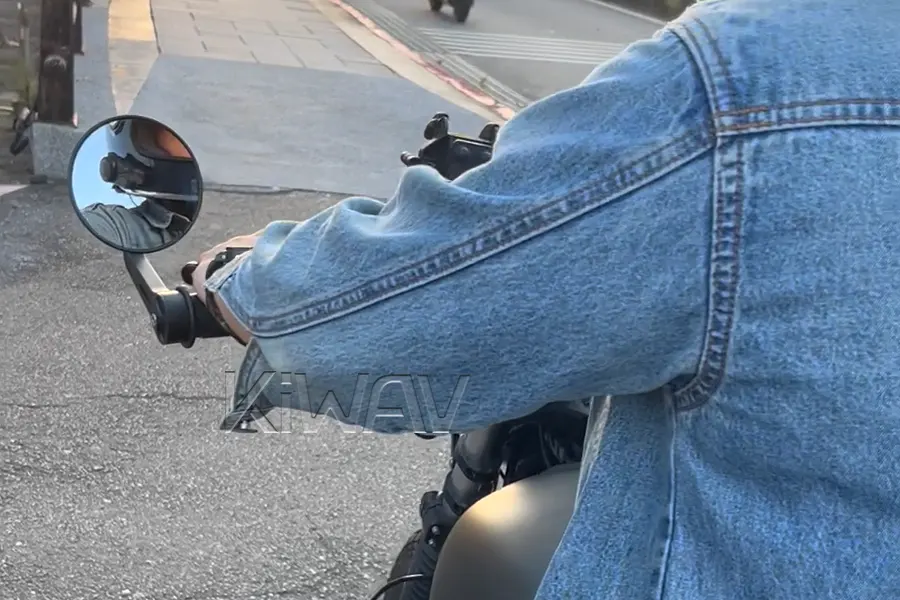

• 実走行の姿勢で調整： 必ずバイクに跨り、実際に走行する時の前傾姿勢や視線に合わせて最終調整を行ってください。
• スロットルの安全確保（最重要！）： 取り付け後、スロットルが自力で「パチン」と戻るか必ず確認してください。ミラーがスロットル操作を少しでも妨げる状態は非常に危険です。

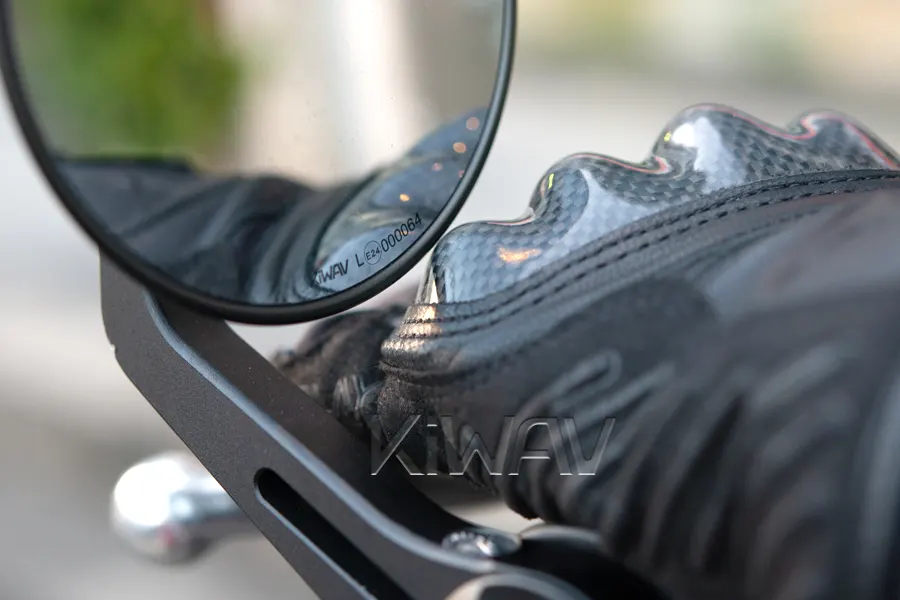

• 手の動きを妨げない： レバーを握った際に、ミラーのアームが手や指に干渉しないよう垂直角度を微調整します。
• 左右対称： レバーやハンドルの目盛りを基準にして、左右の高さを合わせることで視覚的な疲労を軽減できます。

長期的な緩み防止

• 初回の走行後は緩みを点検し、必要に応じて指定トルクで締め直してください。
• 強度の低い安価なボルトの使用は避けましょう。

ハンドルバー内部の汚れや異物の確認

以前に別のバーエンドウェイトを使用していた場合は、新しいミラーを取り付ける前にハンドル内部の以下の状態を確認してください：

• ネジロック剤（緩み止め）の残りカス
• 金属の腐食やサビ
• 古い拡張プラグの破片や残り物

新しい拡張マウントを確実に「食いつかせる」ために、装着前にパーツクリーナーなどで内部を清掃し、クリーンな状態にしてください。

避けるべきよくある失敗

不適合なボルトやパーツの強制使用

ネジピッチの違うボルトを無理にねじ込むと、ハンドル側のネジ山が完全に潰れてしまい、高額な修理費用がかかることになります。また、内径に合わない拡張パーツは、どんなに締めても安定しません。

低品質な拡張スリーブの使用

安価で汎用的なスリーブには、変形しやすい粗悪な合金やプラスチックが使われていることがあります。これらは以下のような問題を引き起こします：

• ミラーの回転： 高速走行時の風圧でミラーが垂れ下がってしまう。
• 固定力の低下： 走行振動で突然緩み、最悪の場合は走行中に脱落します。
• 振動の増加： 接続が甘いため振動を吸収できず、ミラーが常にぼやけて見えなくなります。

締めすぎによるハンドルの変形

「きつく締めれば良い」というわけではありません。過度なトルクは以下を招きます：

• アルミハンドルの変形： 薄肉のハンドルが楕円に歪み、他のアクセサリが付けられなくなります。
• 内部コーティングの損傷： カーボンや高級合金ハンドルの場合、過度な締め付けはクラック（割れ）の原因になります。

安全上の警告： 取り付けミスによる不具合は、すぐには現れません。ボルトの緩みなどは、走行後数週間経ってから表面化することがあります。点検時期は商品・車両の指示に従い、初回走行後にも固定状態を確認してください。

よくある質問（FAQ）

まとめ

バーエンドミラーは、外観と後方視界を見直す選択肢です。上向き・下向きのどちらでも、実車の乗車姿勢で見え方を確認し、操作部や車体に干渉しない位置を選んでください。

成功の秘訣は、自分のハンドルに合ったマウントシステムを正しく選び、スロットル操作の安全性を第一に考えることにあります。

購入前は商品の取り付け条件を照合し、装着後は視界・スロットルの戻り・ハンドル全切り時の隙間を再確認してください。
