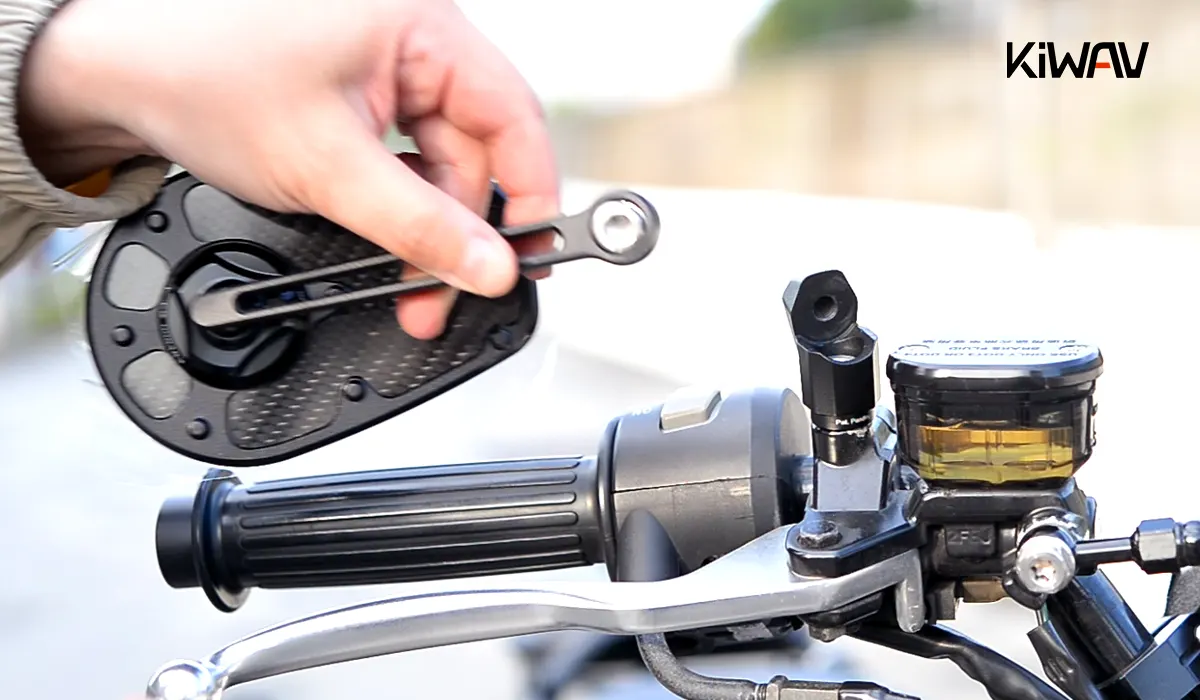

【完全解説バイクミラー】ハンドルマウントミラー取付ガイド

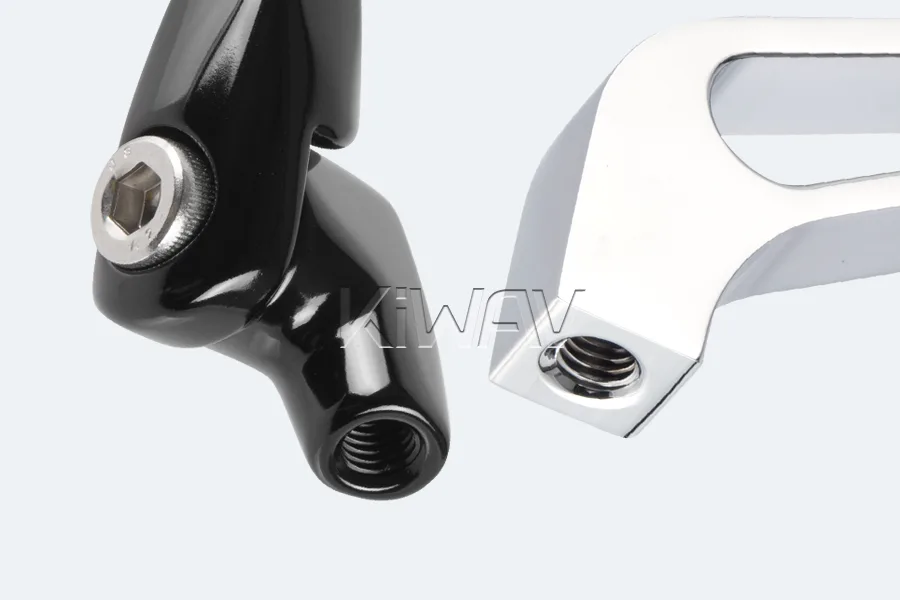

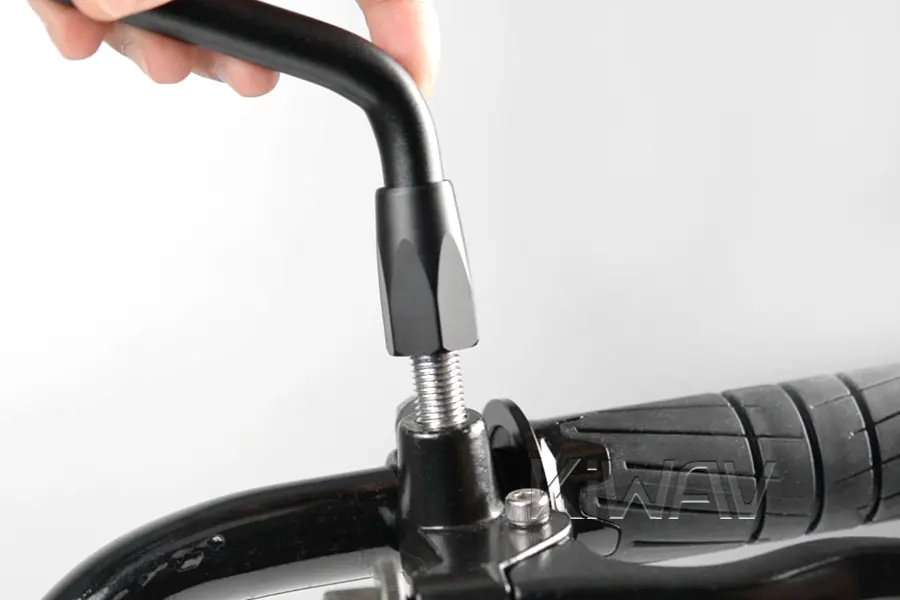

1. ミラーをねじ込む： ミラーのボルトをホルダーに止まるところまでねじ込みます。



2. 向きを合わせる： 希望の視野が得られる位置まで、ミラーステムを少し戻して（反時計回り）調整します。

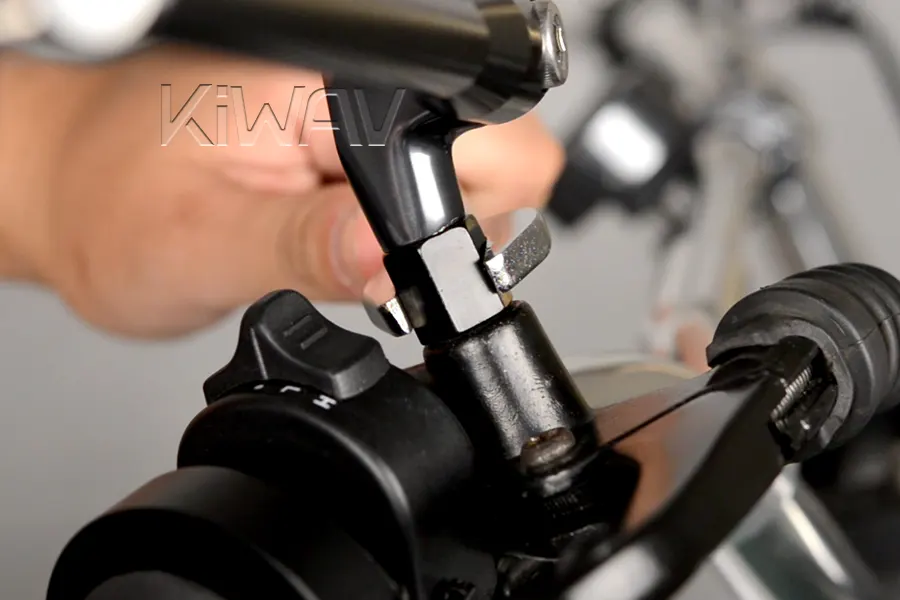

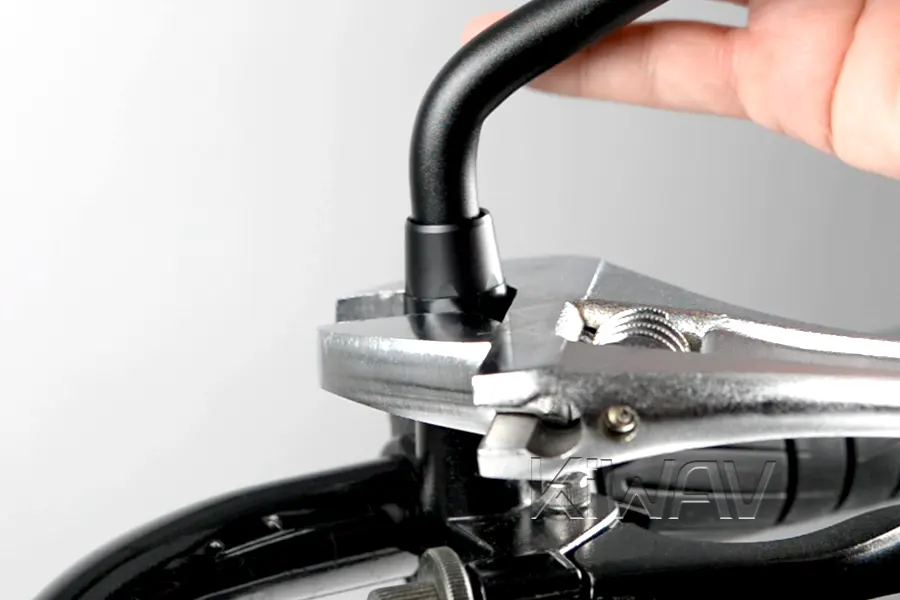

3. ロックナットで固定： ミラーステムを固定したまま、ロックナットをホルダーに向かって締め下げ、しっかりと密着させます。

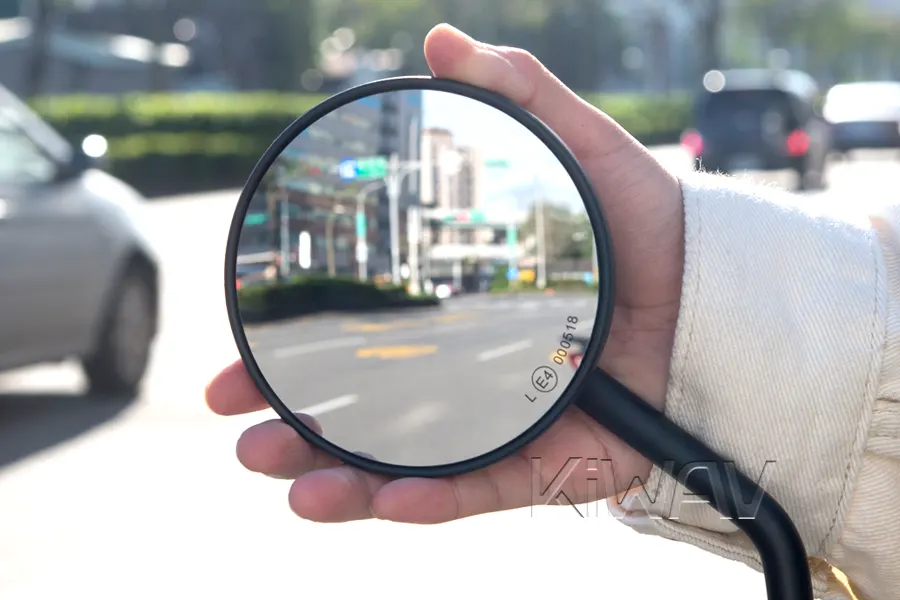

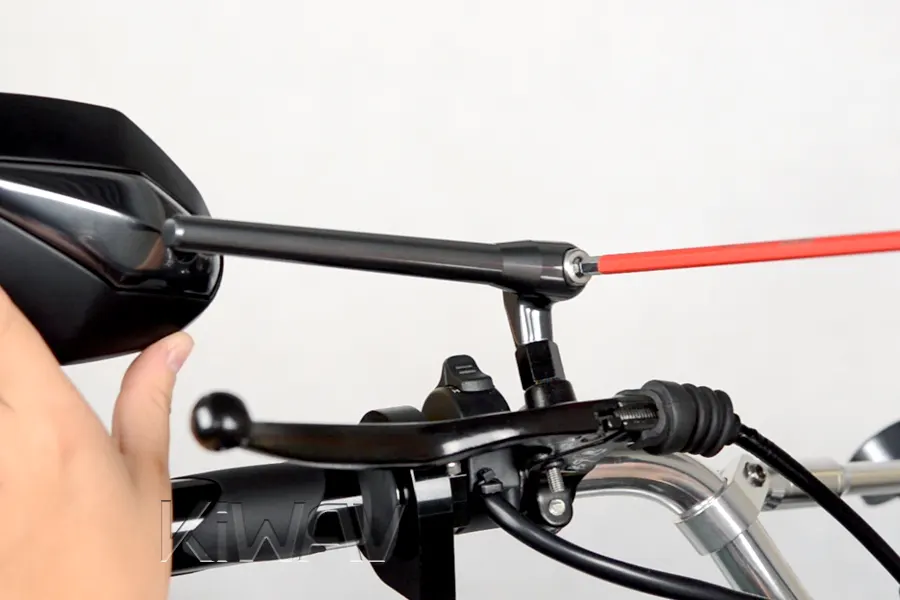

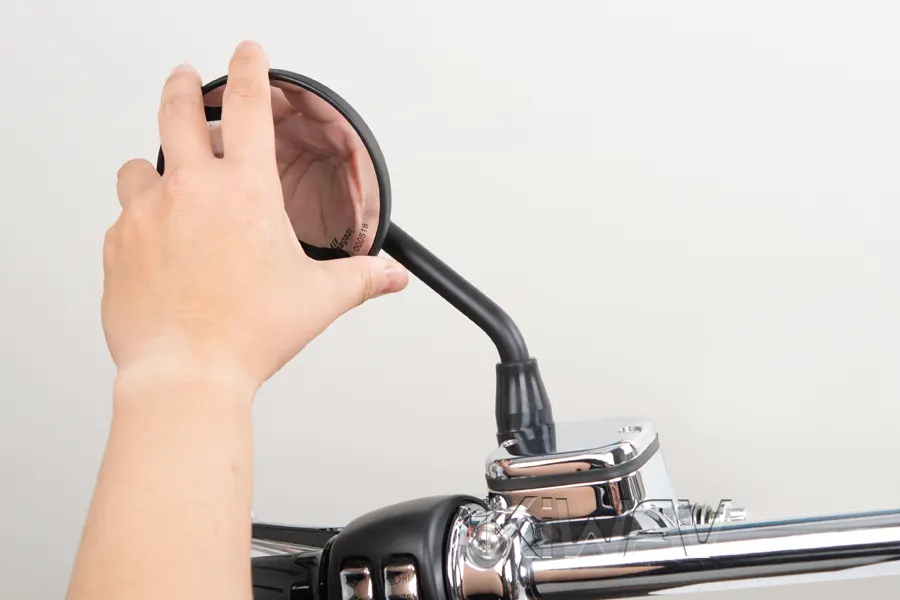

4. 微調整と最終確認： 乗車姿勢でステムや鏡面の関節部分を微調整し、最後に全体の締め付け（トルク）を確認します。



動画で確認したい方はこちら → ステップバイステップ動画： 【説明動画】バイク用ミラー　イクリプスの取り付け方法

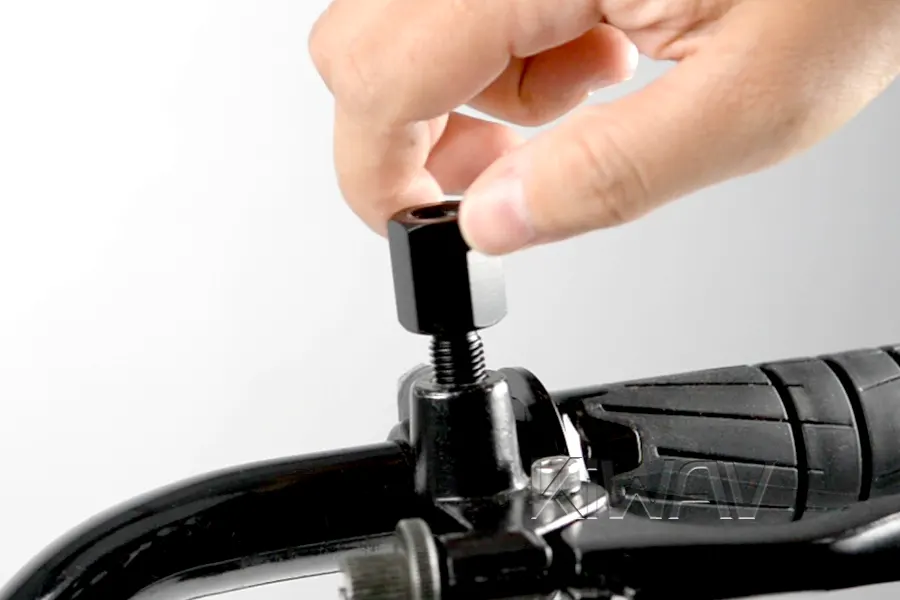

1. アダプターの装着： アダプターをホルダーに奥までねじ込み、固定します。

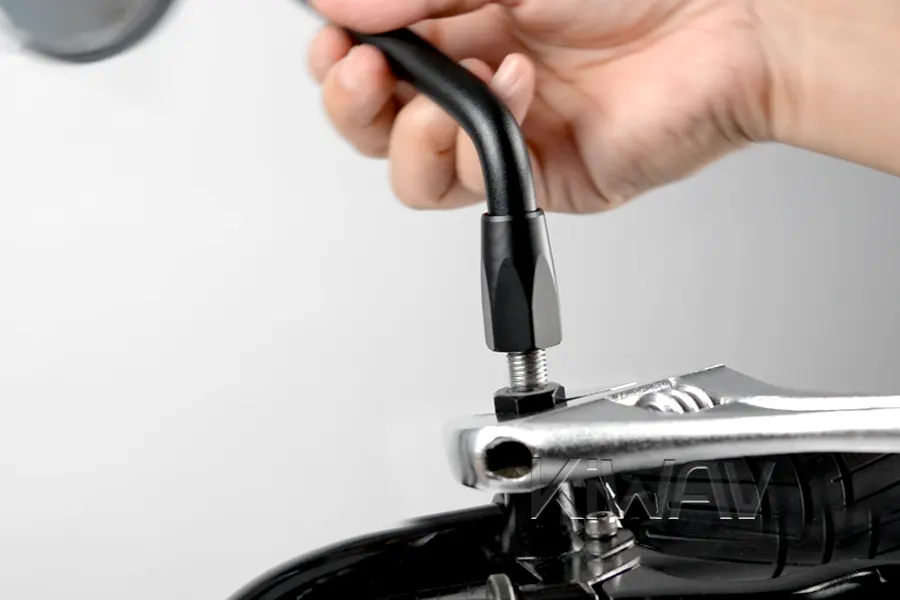

2. ミラーの装着： ミラーのボルトをアダプターにねじ込みます。（この際、アダプターが一緒に回らないようレンチで保持してください。）



3. 向きの調整： ステムを少し戻して適切な角度に合わせます。

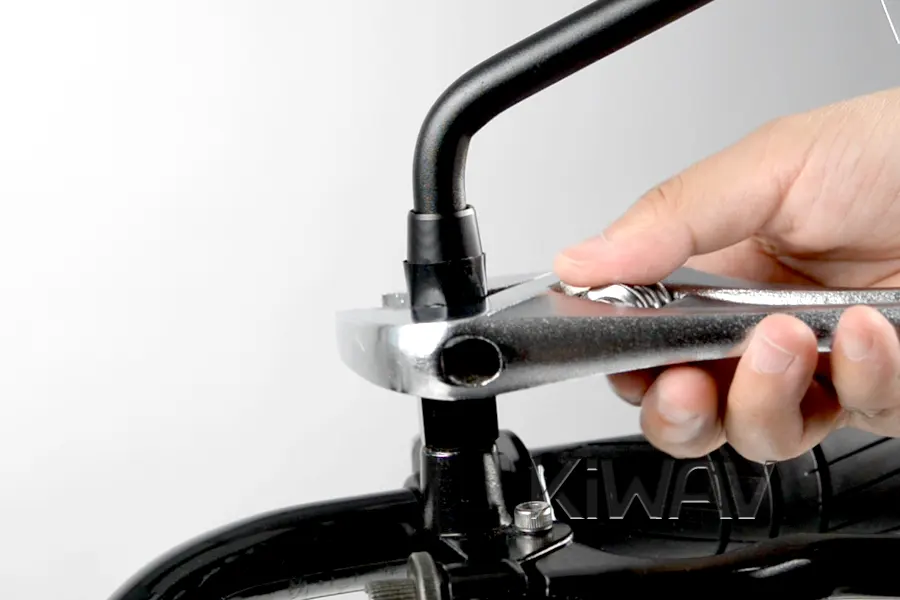

4. ロックダウン： アダプターの上面に向かってロックナットを締め、ミラーを固定します。



5. 微調整と最終確認： 乗車姿勢で各可動部を微調整し、最終的な締め付け確認を行います。



1. アダプターの選択： ミラーステムとホルダーの両方のネジピッチに適合するアダプターを選びます。

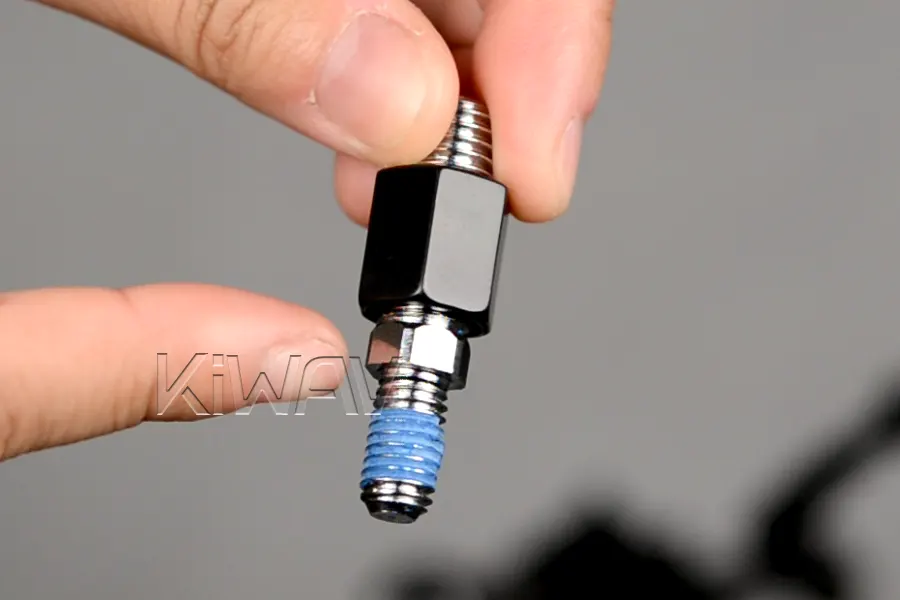

2. ネジロック剤の準備： アダプターのロックナットを緩め、内部のナットと塗布済みのネジロック剤（Loctiteなど）が見えるようにします。

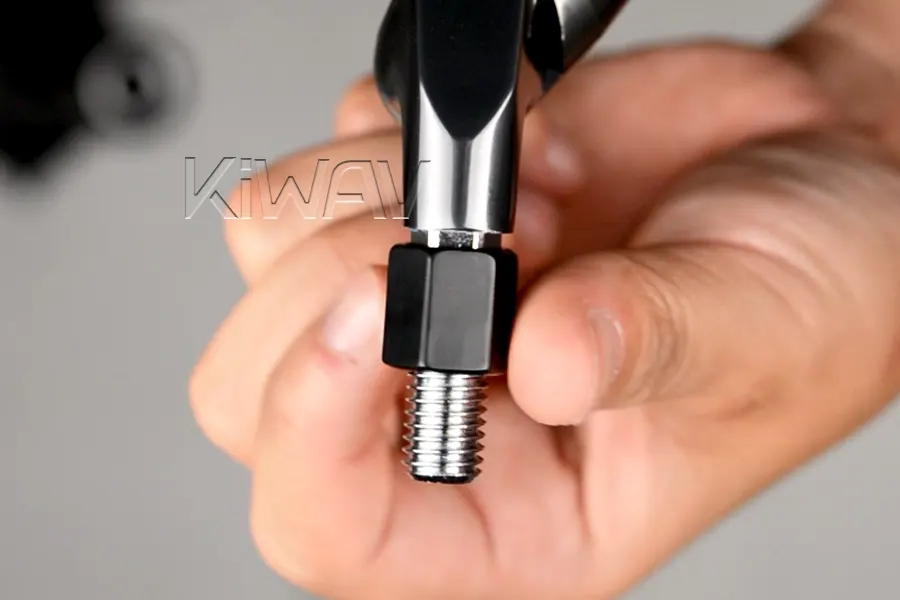

3. ミラーとの結合： アダプター（ネジロック剤がついている側）をミラーのネジ穴にねじ込みます。しっかり締めた後、ロックナットを手で回しておきます。

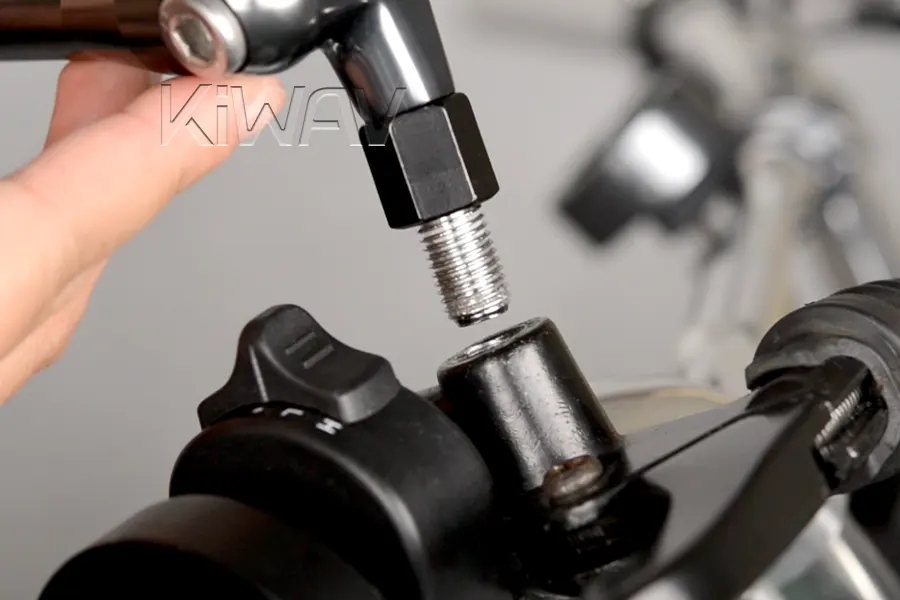

4. 車両への装着： 組み立てたミラーユニットをホルダーにねじ込み、ロックナットで固定します。





5. 微調整と最終確認： 乗車姿勢で角度を微調整し、最終的なトルク確認を行います。





動画で確認したい方はこちら → ステップバイステップ動画：【説明動画】バイク用ミラー　ヴェノムの取り付け方法

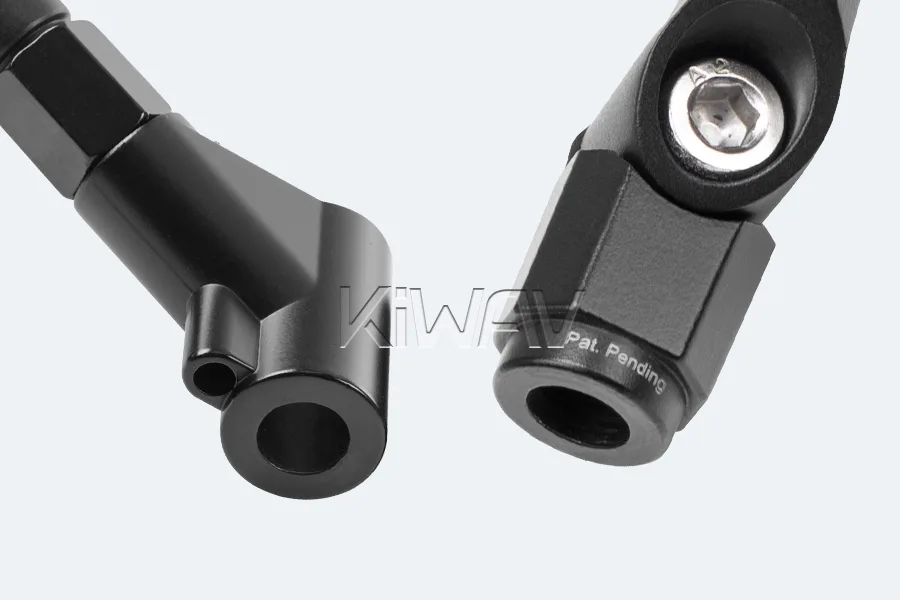

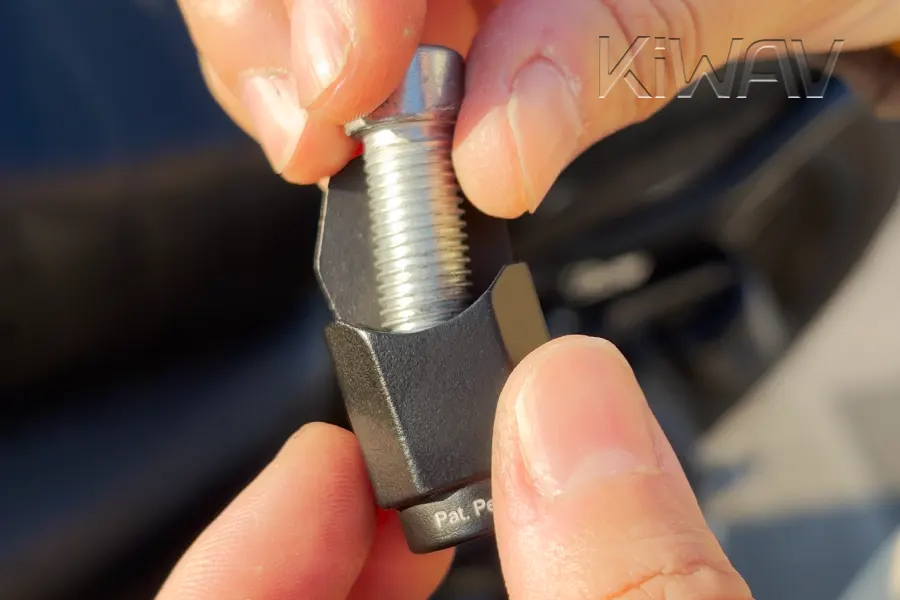

1. パーツの組み立て： 取付ボルトをミラーステムベースのスロットに通します。（ステムが分離可能な場合は、先に取り外しておくと作業がスムーズです。）

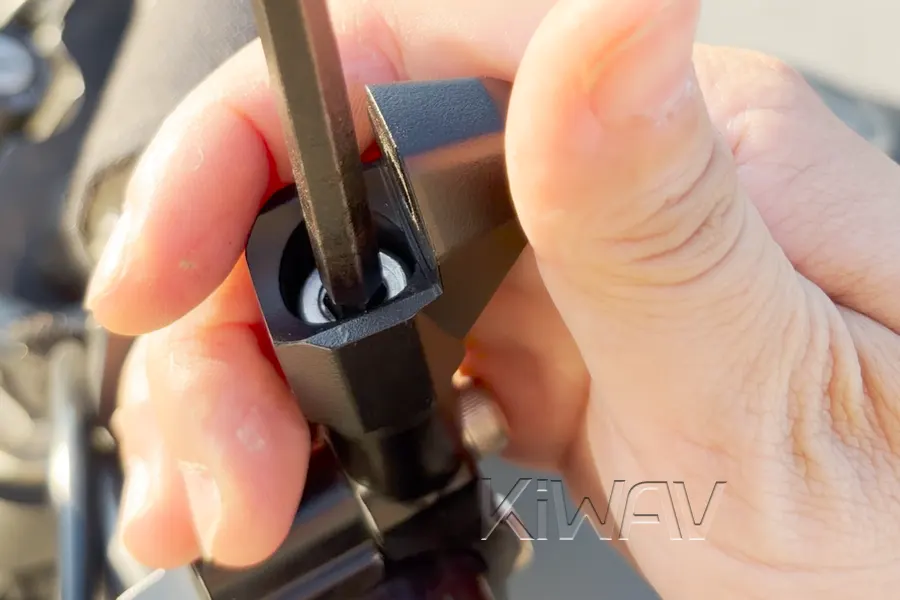

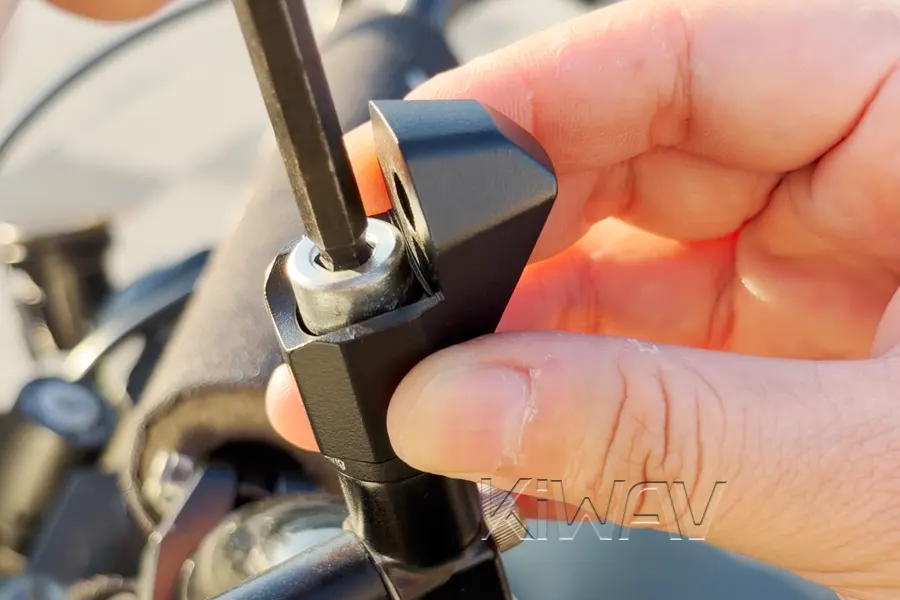

2. 仮配置： ミラーベースをホルダーの上に置き、ボルトをネジ穴にねじ込みます。

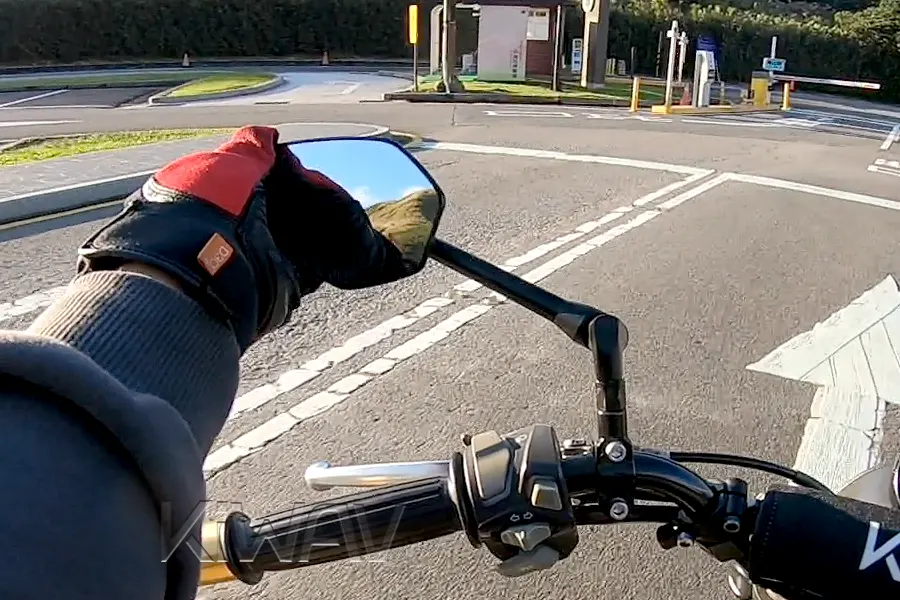

3. 位置決め： 乗車姿勢で、スロット内でベースをスライドさせ、理想的な距離と高さに調整します。

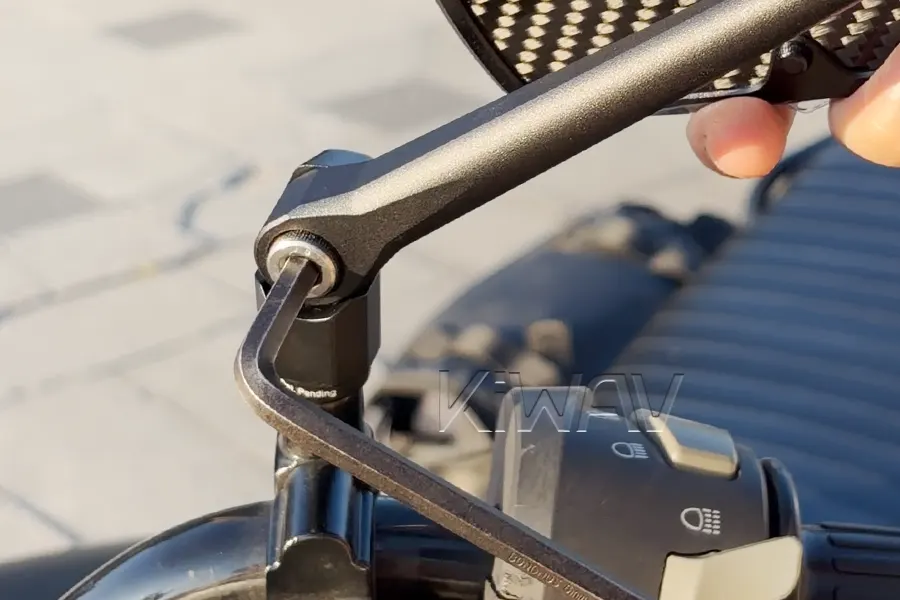

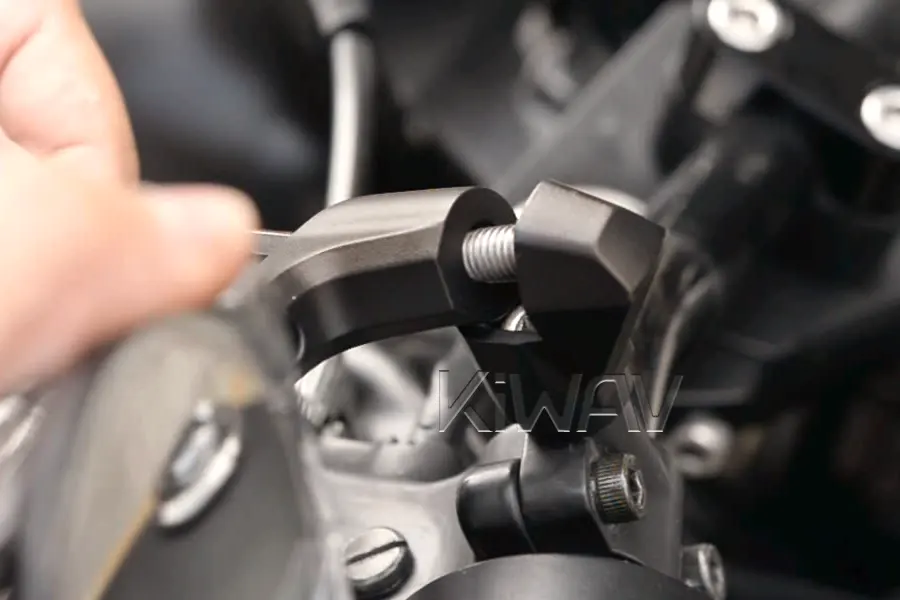

4. ステムの再装着： ステップ1でステムを外していた場合は、まず取付ボルトをしっかり締めてから、ステムをベースにねじ込みます。

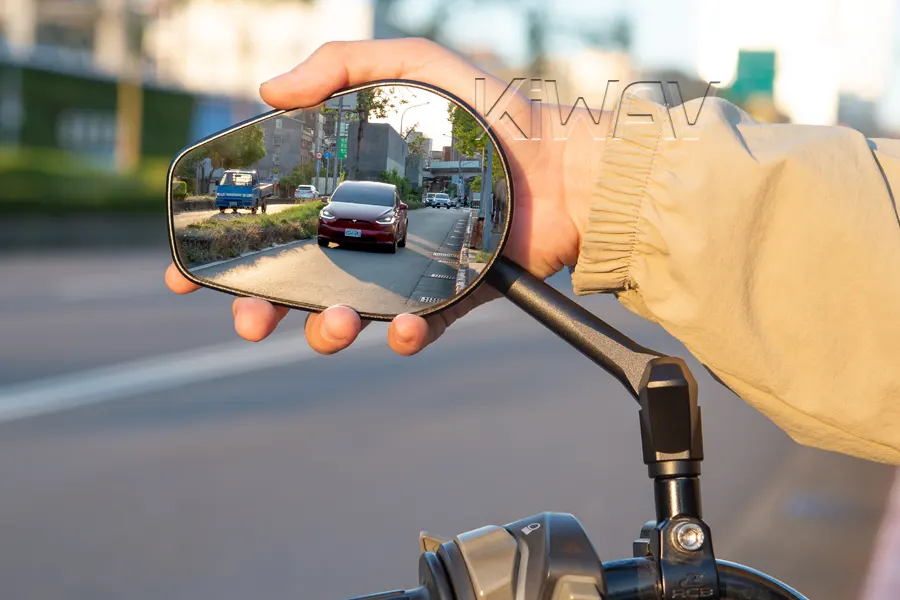

5. 微調整と最終確認： 各関節を微調整し、最後に全体の締め付けを確認します。



動画で確認したい方はこちら → ステップバイステップ動画： 【説明動画】バイク用ミラー　マンバX の取り付け方法

1. アダプターの装着： 先にアダプターをホルダーに装着し、しっかりと固定します。





2. パーツの組み立て： 取付ボルトをミラーベースのスロットに通します。（必要に応じてステムを分離しておきます。）



3. 仮配置： ステムベースをアダプターの上面にボルトでねじ込みます。



4. 位置決め： 乗車姿勢でスロットを利用して、前後左右の最適な位置を探ります。

5. ステムの再装着： ステップ2で外していた場合は、取付ボルトを本締めしてからステムを戻します。





6. 微調整と最終確認： 乗車姿勢で最終調整を行い、規定トルクで締め付けます。

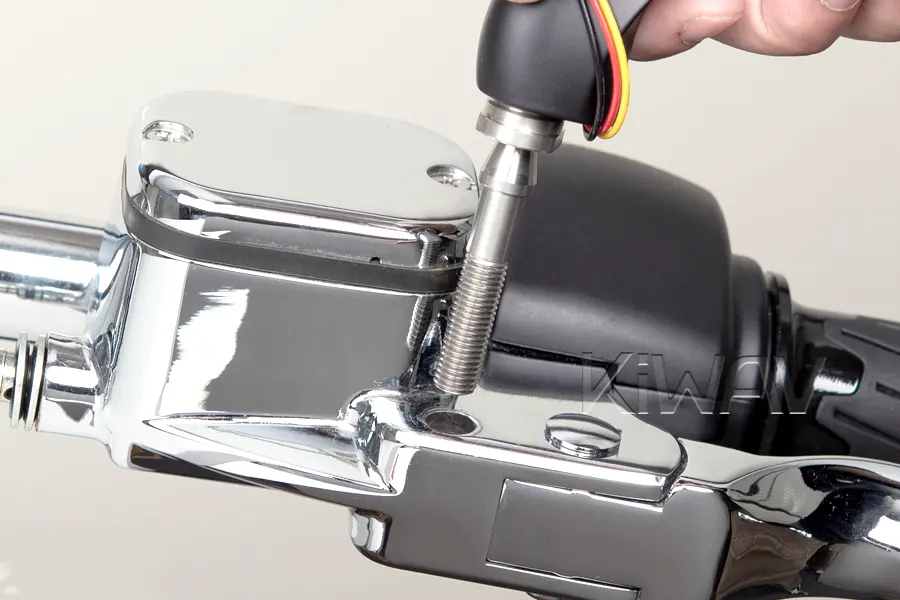

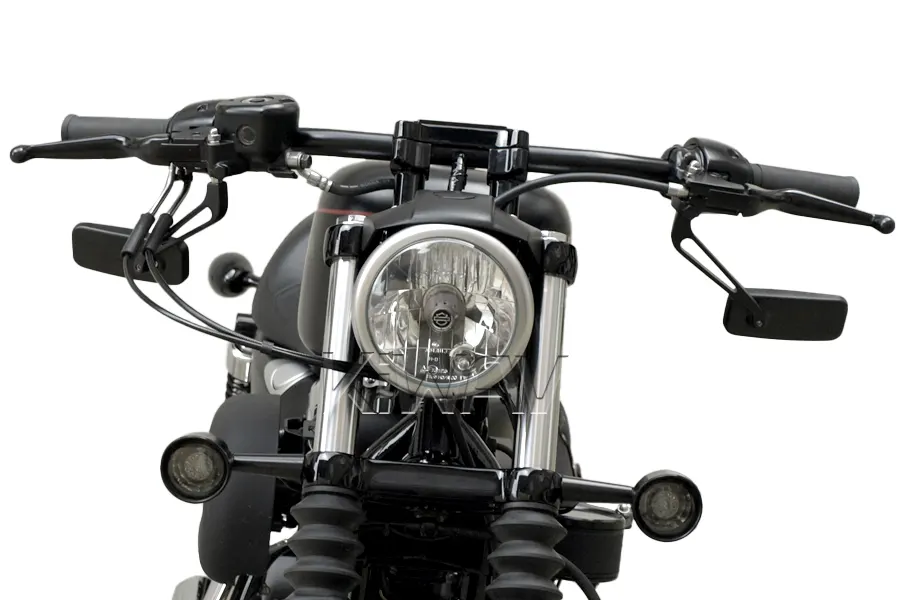

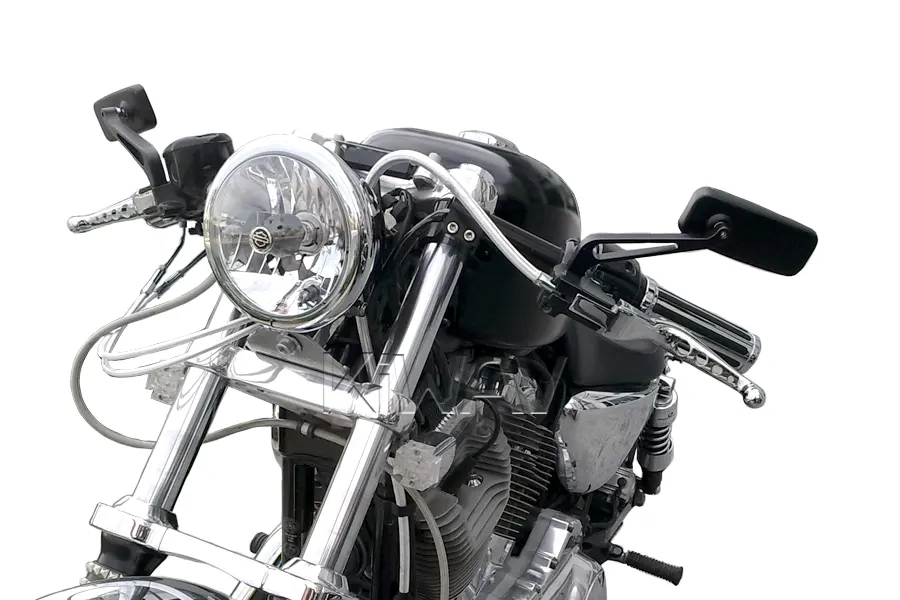

1. 挿入： 希望する方向（上向きなら上から下へ、下向きなら下から上へ）からミラーのボルトをホルダーの穴に差し込みます。

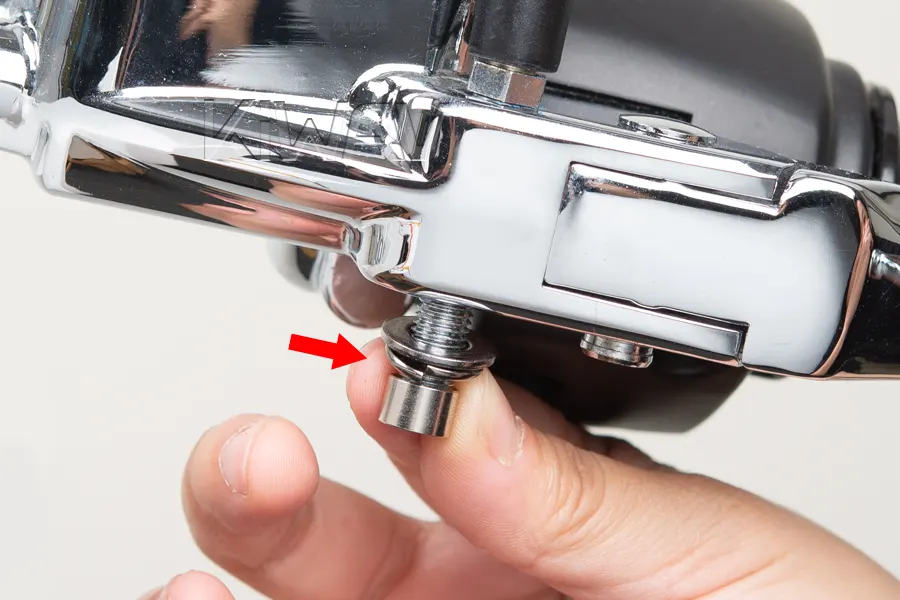

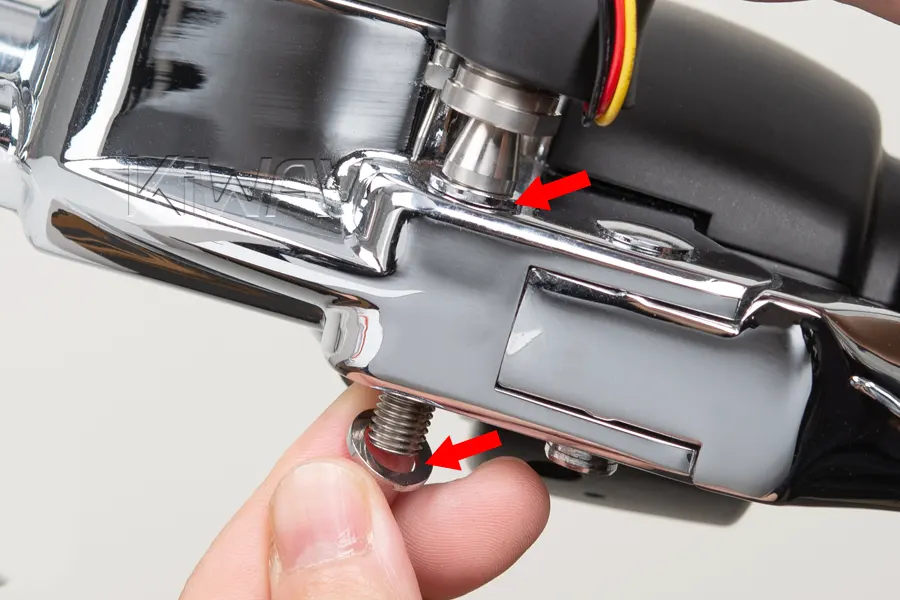

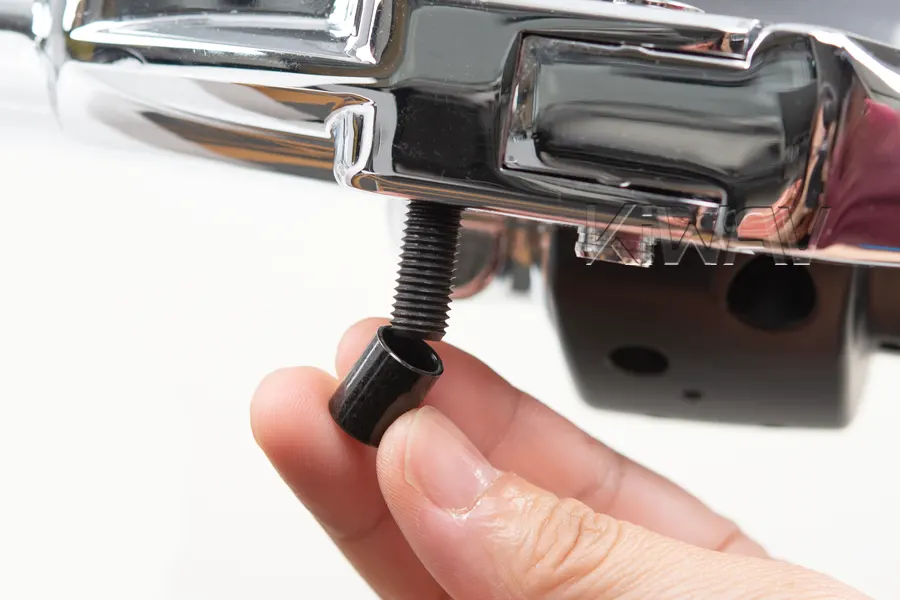

2. ハードウェアの積層： 反対側に出たボルトに、ワッシャーとスペーサーを通します。 *振動を防ぐため、スペーサーがホルダーと平らに密着していることを確認してください。

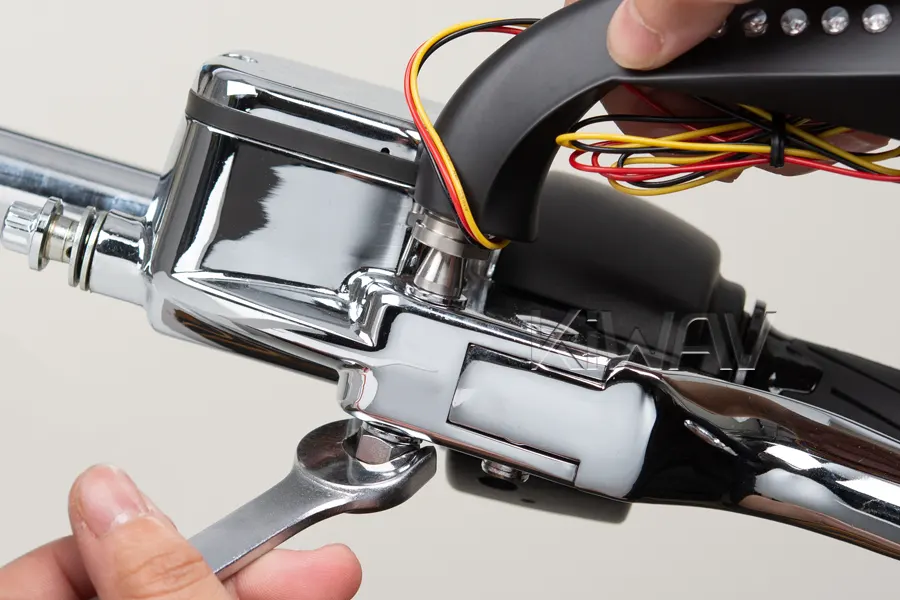

3. ナットの固定： 袋ナット（またはヘックスナット）をまずは手で回し、ネジ山を傷めないように注意しながら、最後にレンチで締め付けます。

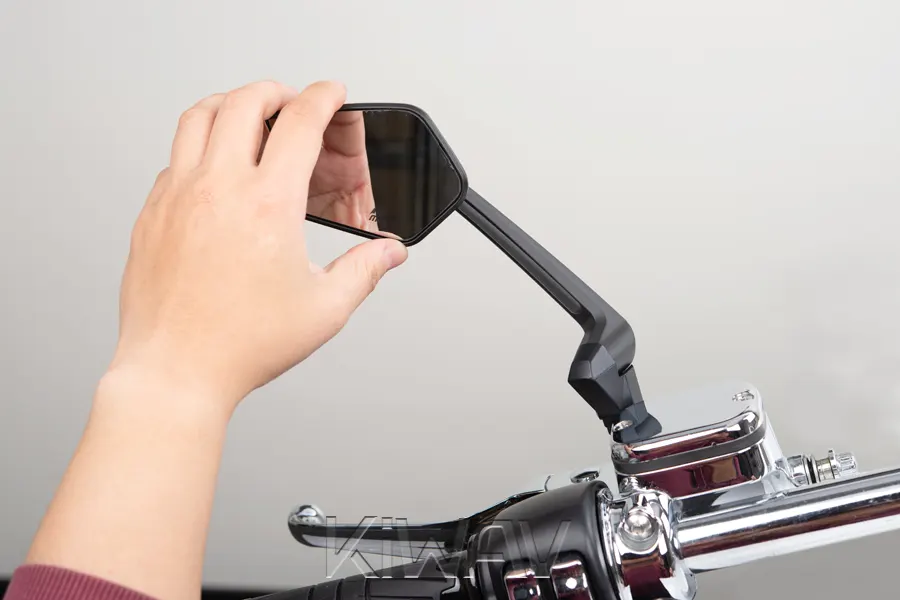

4. 微調整と最終確認： 乗車姿勢で各部の角度を調整し、最後に全体の締め付けを確認します。



動画で確認したい方はこちら → ステップバイステップ動画： 【説明動画】ボルト貫通式ミラーの取り付け方法

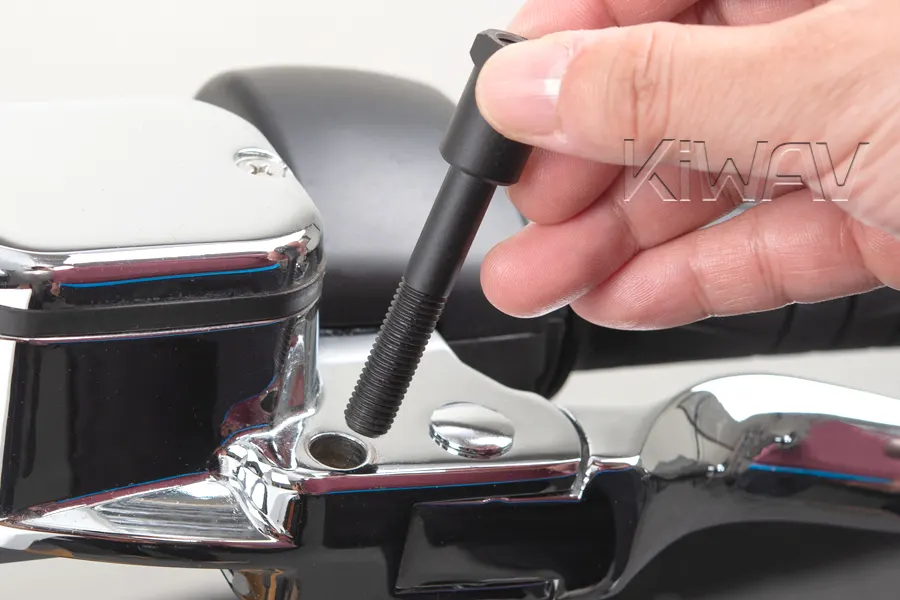

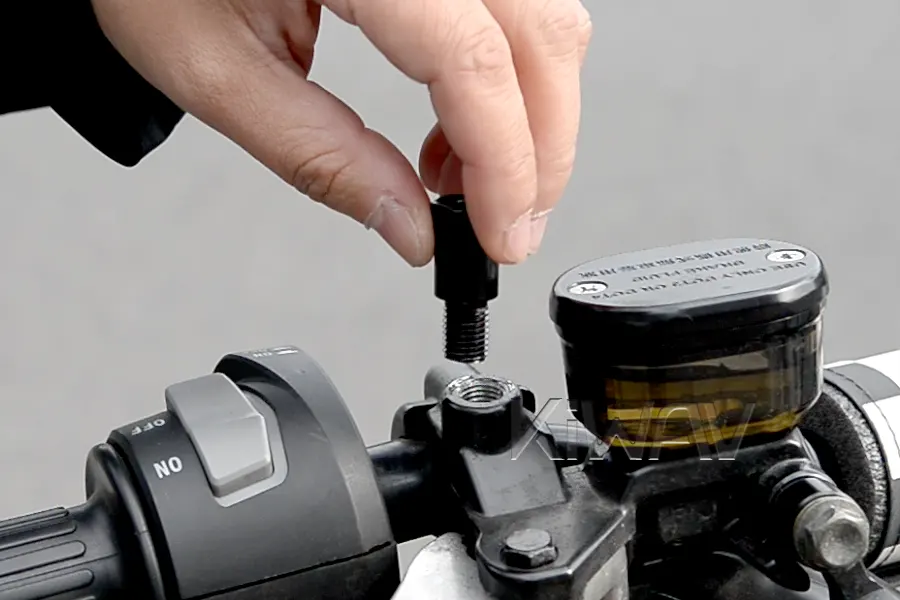

1. 挿入： アダプターを希望の方向からホルダーの穴に差し込みます。

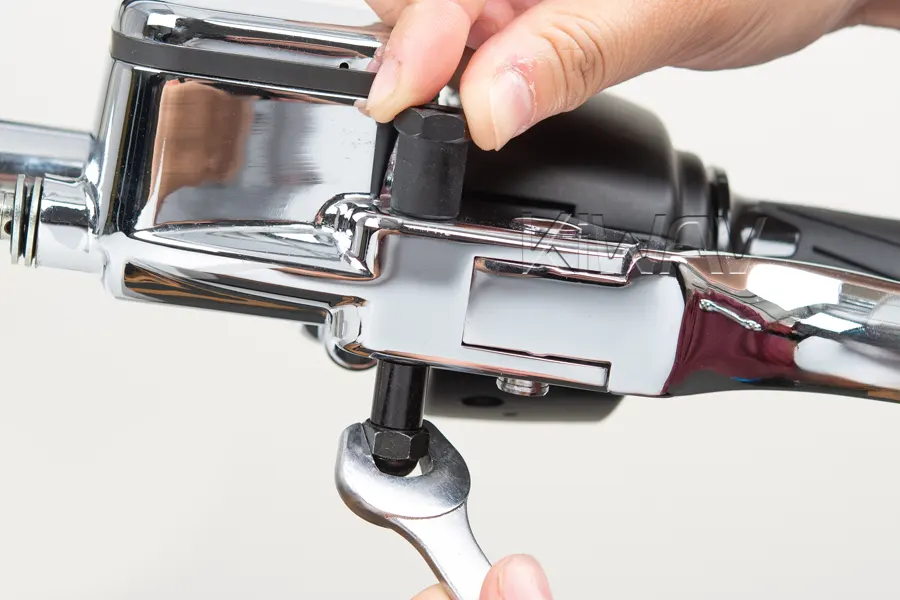

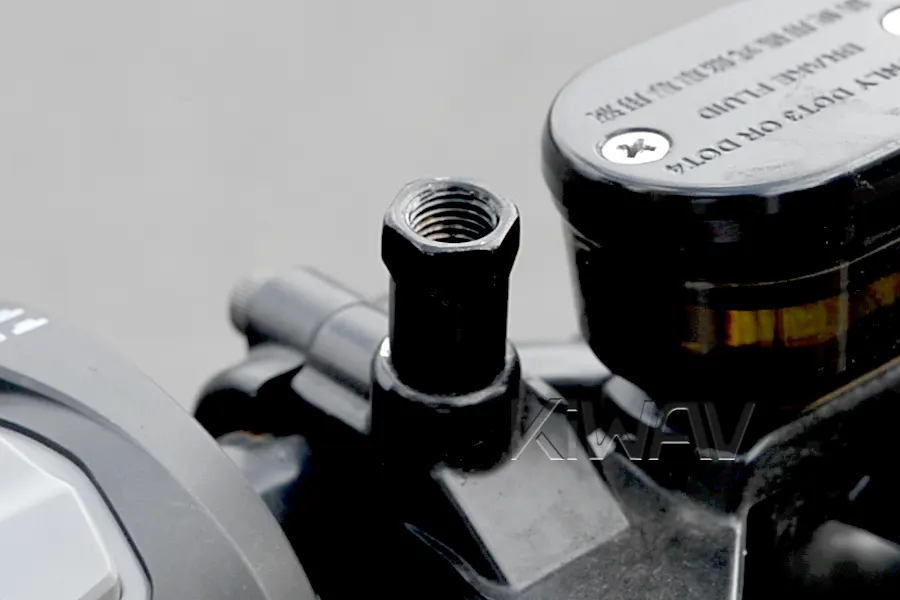

2. アダプターの固定： 反対側にワッシャーとスペーサーを入れ、袋ナット等で固定します。 *スペーサーがホルダーと平らに密着していることを確認してください。

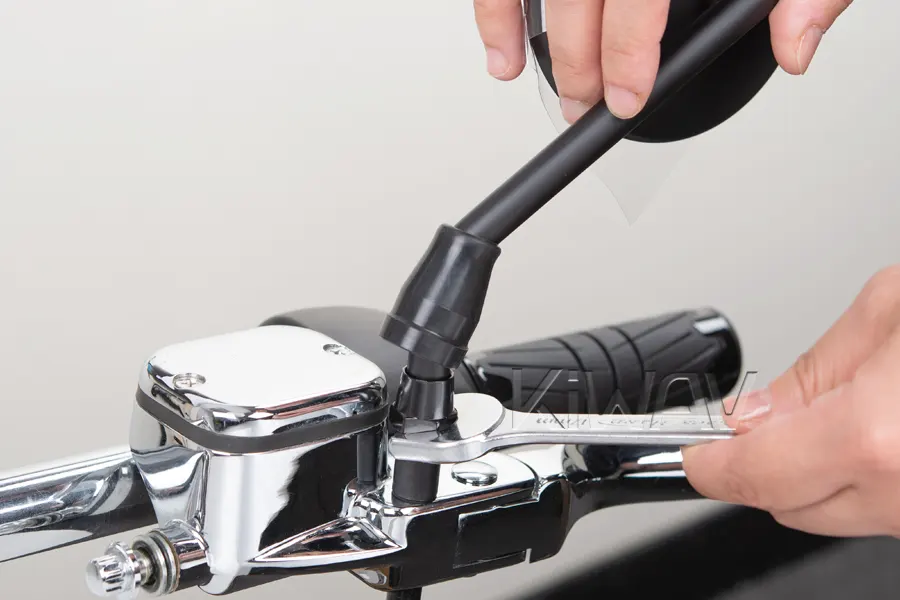

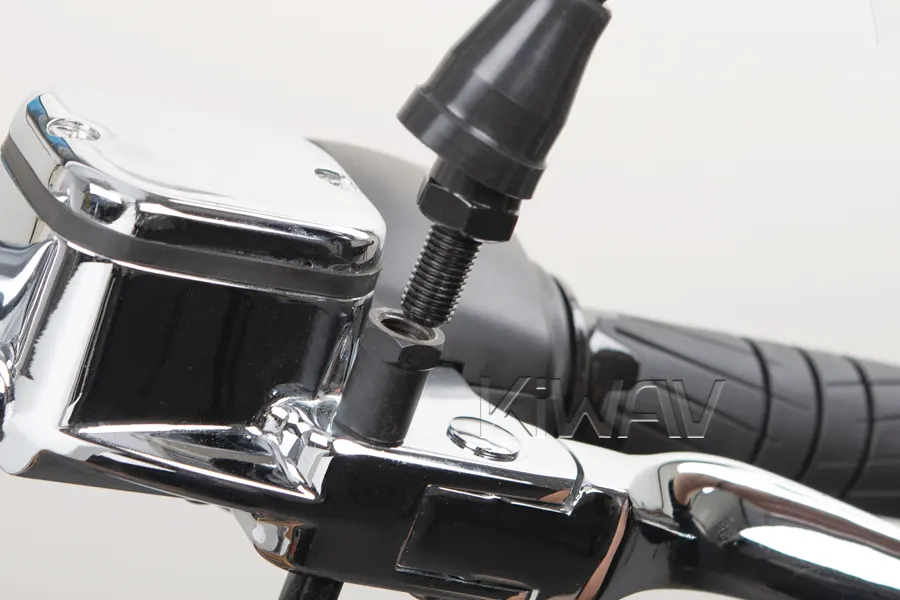

3. ミラーの装着： ミラーのボルトをアダプターにねじ込みます。（必要に応じてレンチでアダプターを保持してください。）





4. 微調整と最終確認： 乗車姿勢で最適な角度に微調整し、最終確認を行います。

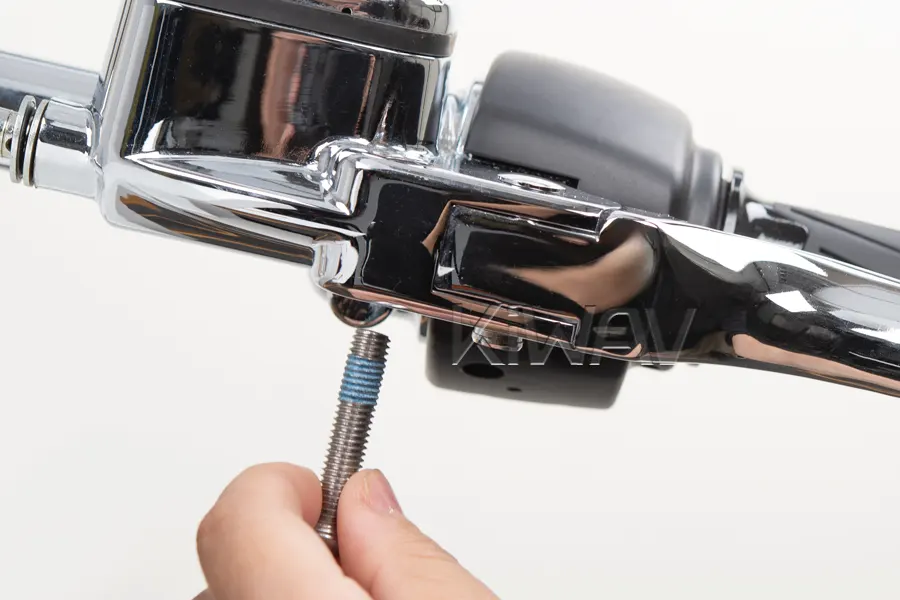

1. 挿入： 取付ボルトをホルダーの穴に差し込みます（正立なら下から上へ、アンダースラングなら上から下へ）。

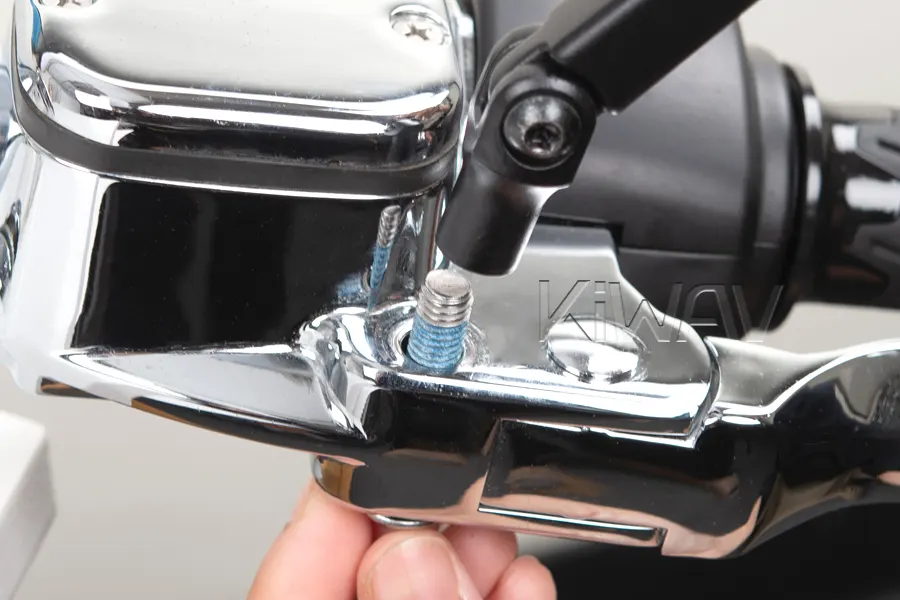

2. 位置合わせ： 反対側からミラーステムをボルトの位置に合わせます。

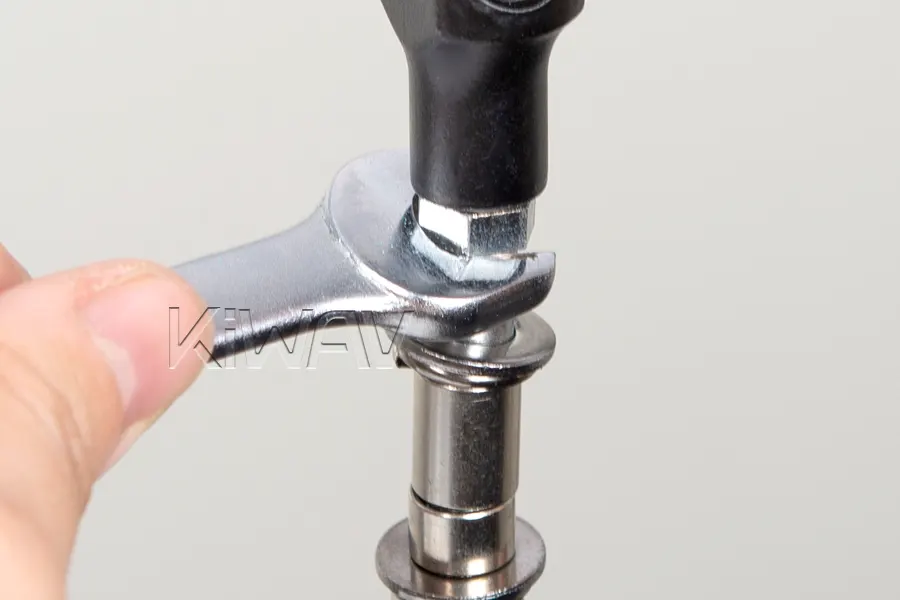

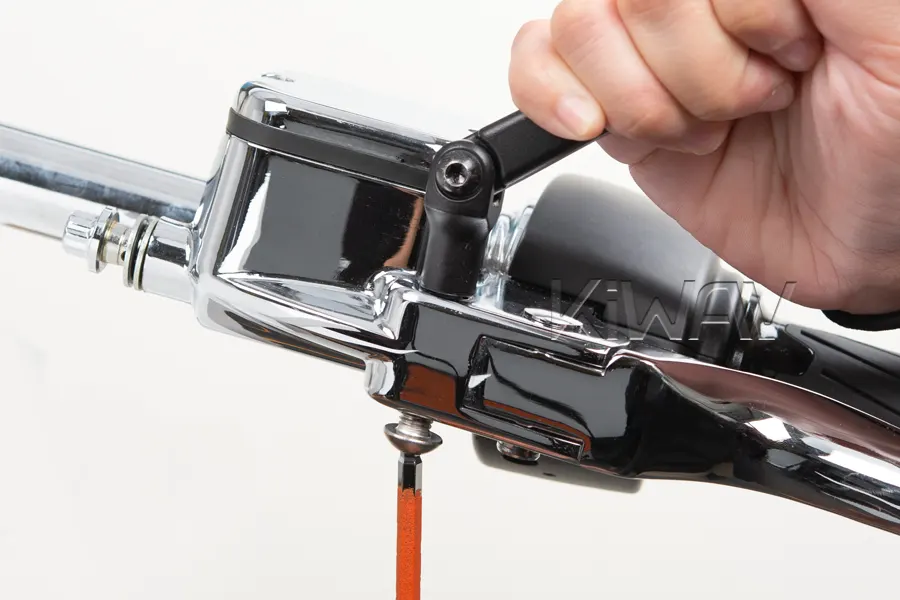

3. 結合： ボルトをミラーのネジ穴にねじ込み、しっかりと締め付けます。

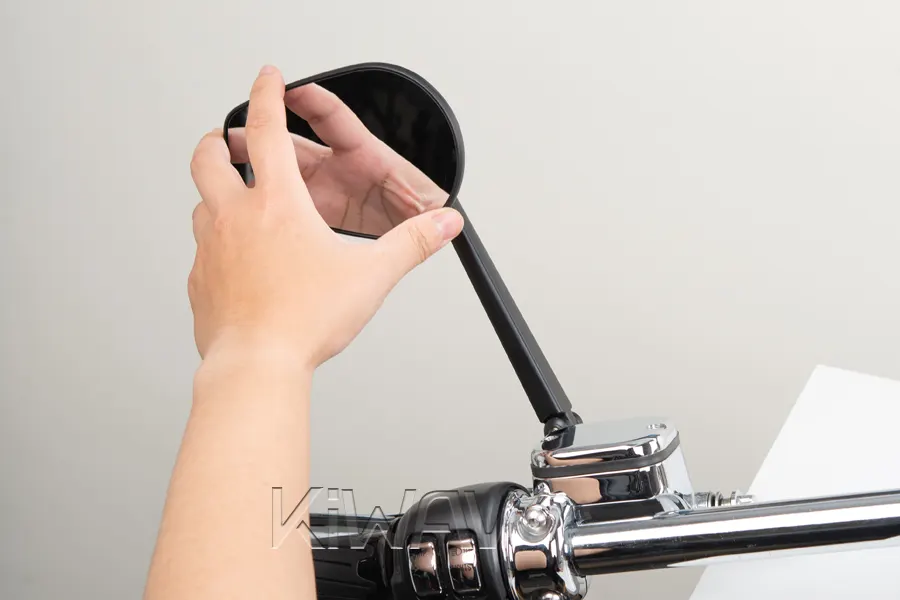

4. 微調整と最終確認： 乗車姿勢で角度を調整し、最終的な締め付けを確認します。

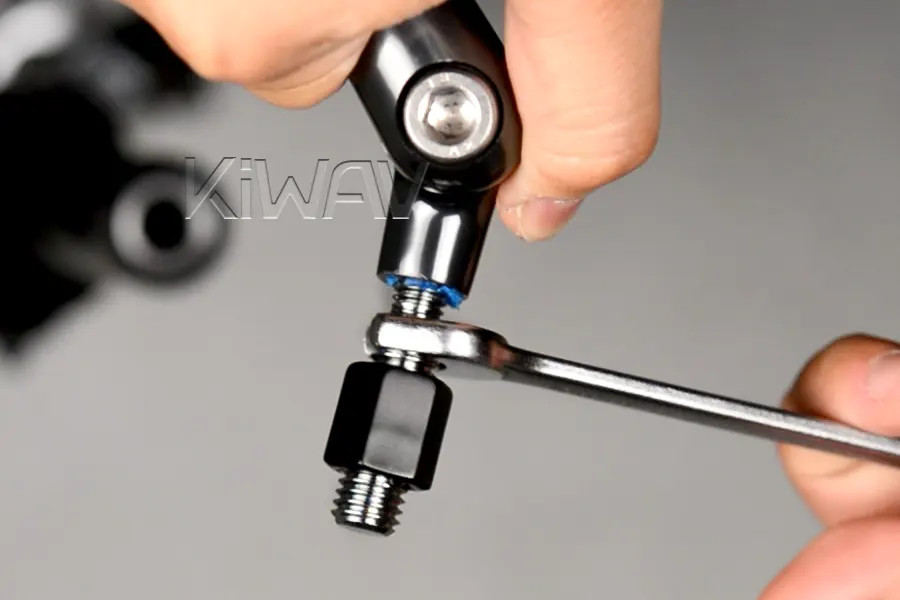

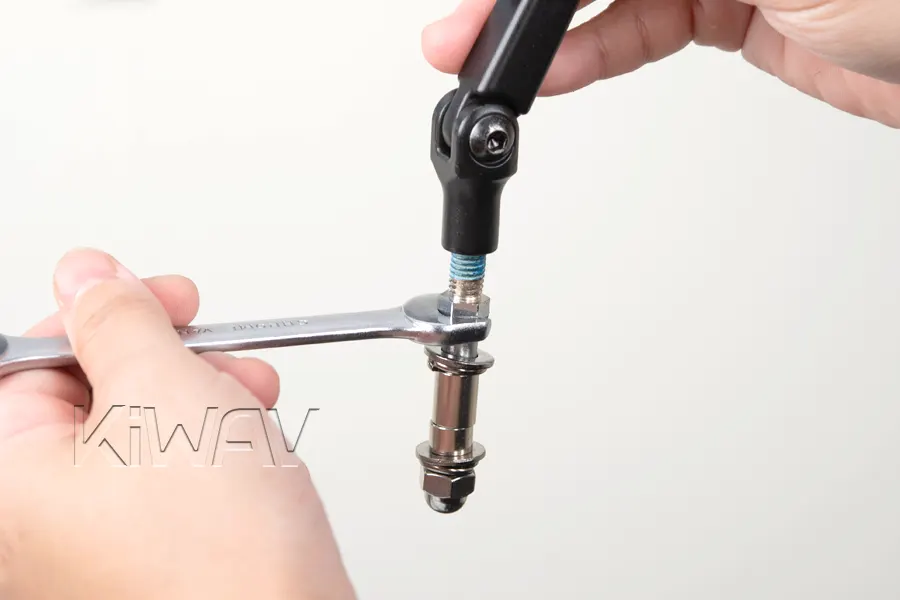

1. スタッドの組み立て： アダプターをミラーのネジ穴に奥までねじ込みます。 重要： 必ずネジロック剤（Loctiteなど）が塗布されている側をミラー側に入れてください。

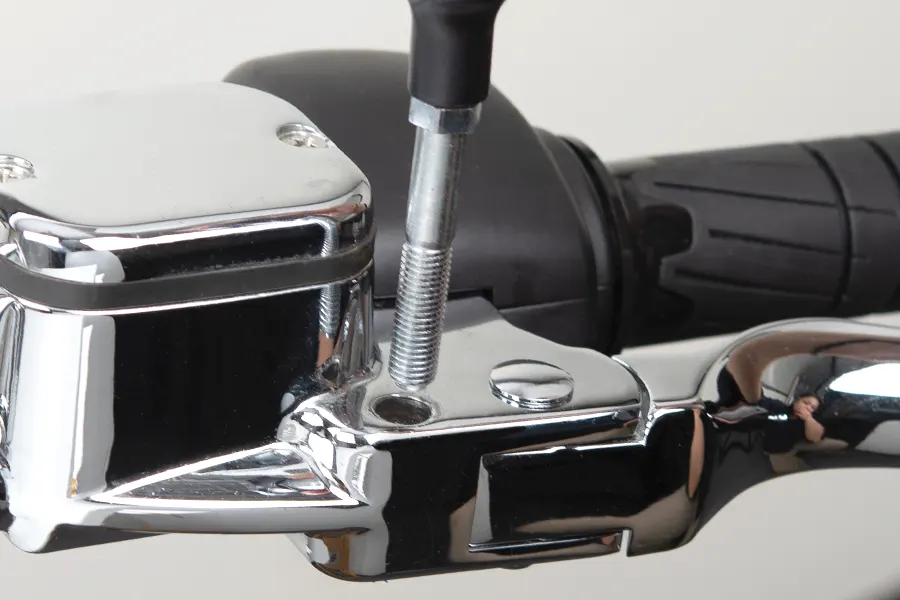

2. 挿入： アダプターと一体化したミラーをホルダーの穴に差し込みます。



3. ハードウェアの積層： 反対側に出たボルトにワッシャーとスペーサーを通します。 *スペーサーがホルダーと平らに密着していることを確認してください。

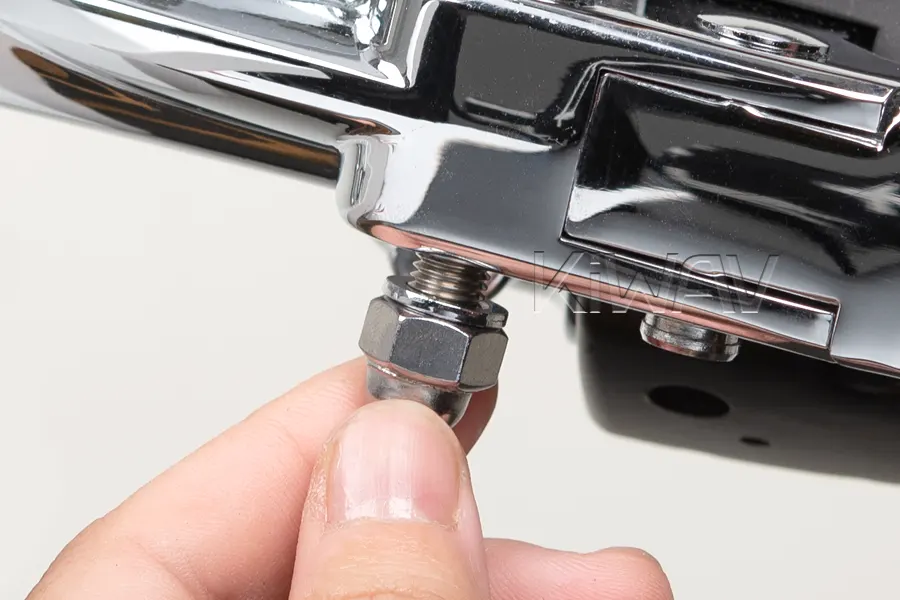

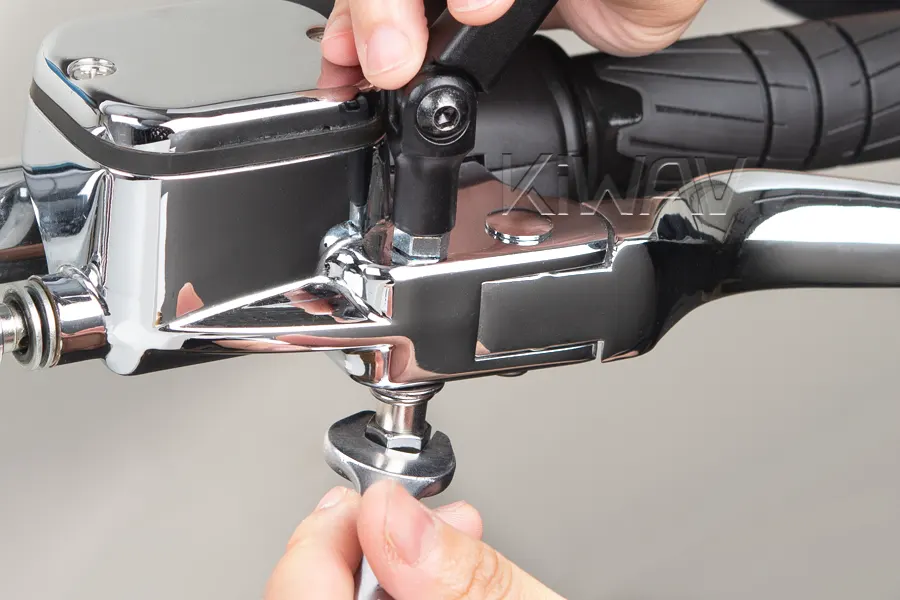

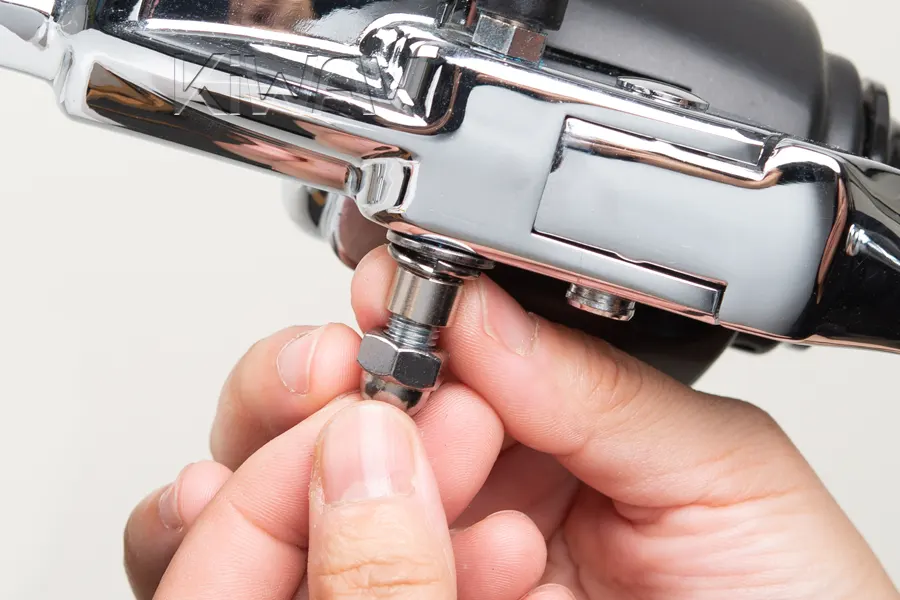

4. ナットの固定： 袋ナット（またはヘックスナット）をまずは手でねじ込み、ネジ山を傷めないように注意してから締め付けます。

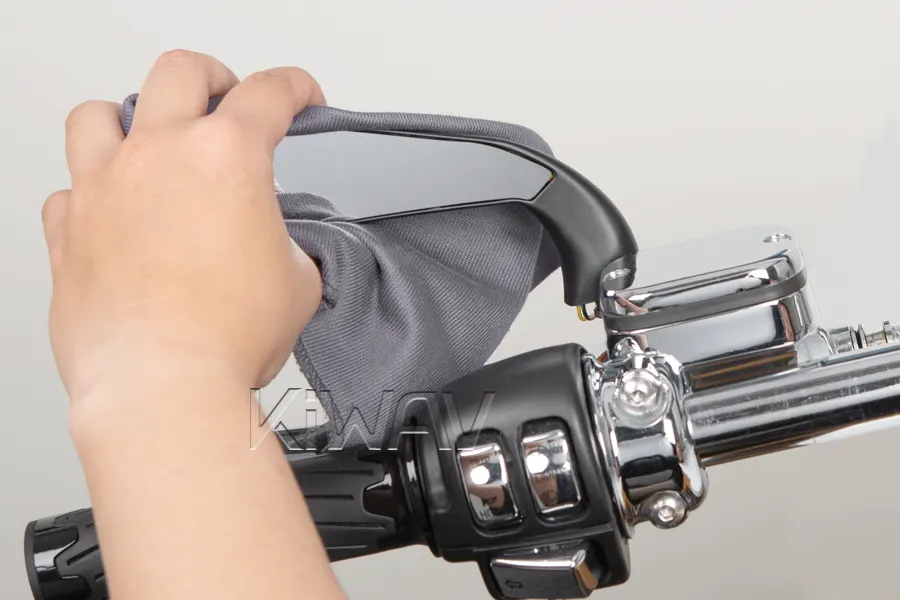

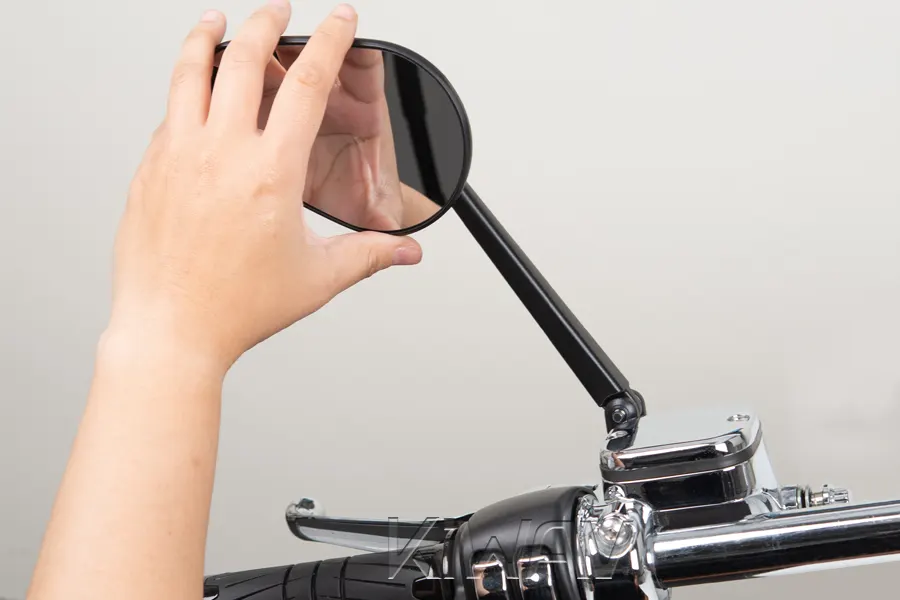

5. 微調整と最終確認： 乗車姿勢で角度を微調整し、最後に全体のトルクを確認します。



1. アダプターの挿入： アダプターを希望の方向からホルダーの穴に差し込みます。



2. アダプターの固定： 反対側にワッシャーとスペーサーを入れ、袋ナット等で固定します。 *スペーサーがホルダーに平らに密着していることを確認してください。

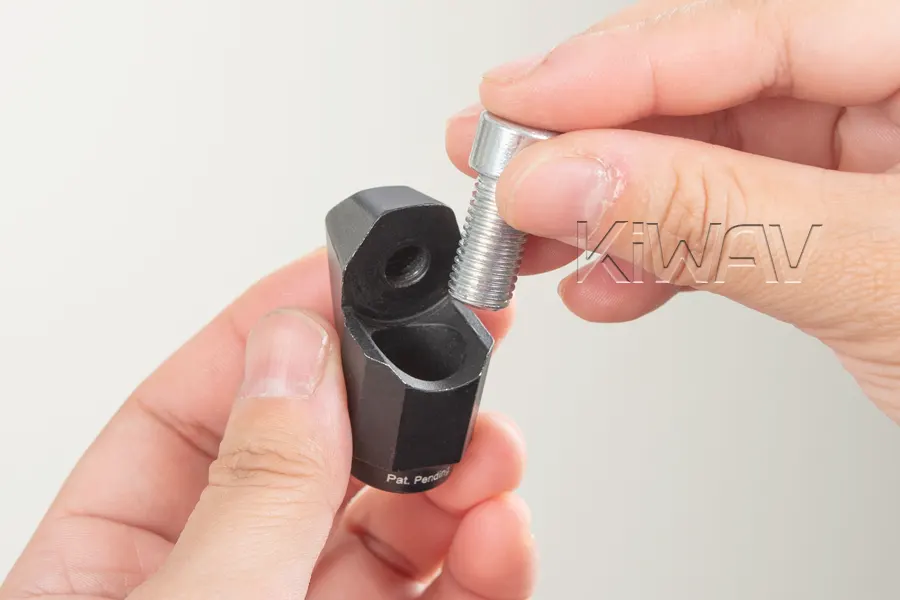

3. パーツの組み立て： 取付ボルトをミラーステムベースのスロットに通します。（必要に応じてステムを外しておきます。）



4. 位置決め： 乗車姿勢でスロットを利用して、理想的な視野が得られる位置にベースをスライドさせます。

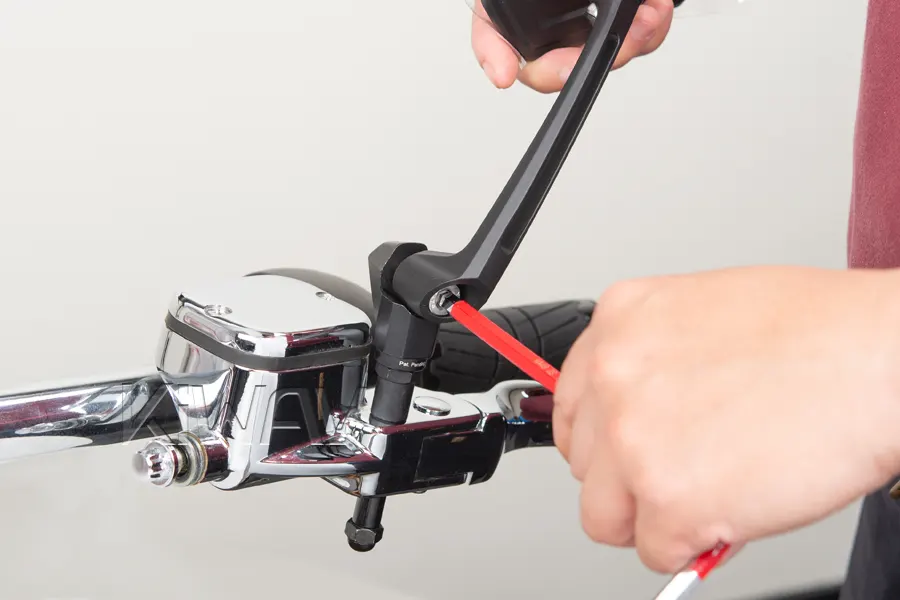

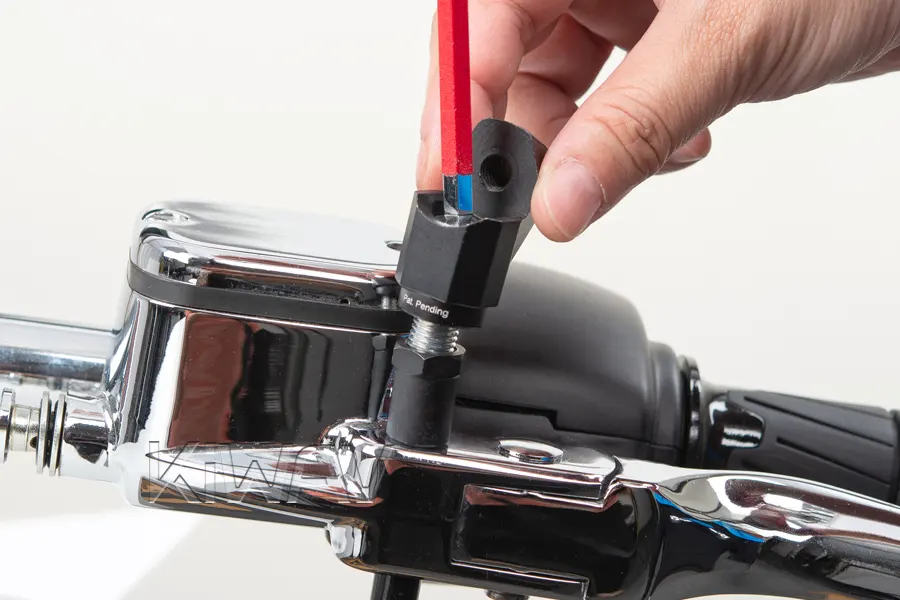

5. ステムの再装着： ステップ3でステムを外していた場合は、まず取付ボルトを本締めしてから、ステムをベースに戻します。





6. 微調整と最終確認： 各可動部を微調整し、全体の締め付けを確認します。
